D-502
Vier Signalleiter, zwei getrennte Abschirmungen und eine zusätzliche Masseleitung: Das D-502 Hybrid wurde für die störungsarme Übertragung kleinster Tonabnehmersignale entwickelt..
Beschreibung
Hochwertiges Phono- und Tonarmkabel mit vier Signalleitern
Das van den Hul D-502 Hybrid ist ein besonders flexibles, doppelt abgeschirmtes Phonokabel für die anspruchsvolle Verbindung zwischen Plattenspieler, Tonarm und Phono-Vorverstärker.
Es ist die Zwillingsausführung des bewährten D-501 Hybrid und vereint beide Stereokanäle in einem gemeinsamen, flachen Kabelaufbau. Vier Signalleiter aus dicht versilbertem OFC, die zusätzliche LSC-Technologie und zwei getrennte Abschirmungen sorgen für eine störungsarme Übertragung selbst sehr kleiner Tonabnehmersignale.
Ein zentraler, beschichteter Stahldraht übernimmt die mechanische Zugentlastung und kann gleichzeitig als zusätzliche Masseleitung verwendet werden.
Für empfindliche Phonosignale entwickelt
Die Ausgangsspannung eines Tonabnehmers ist wesentlich geringer als das Hochpegelsignal eines CD-Players, Netzwerkplayers oder D/A-Wandlers. Besonders Moving-Coil-Tonabnehmer liefern teilweise nur wenige Zehntel Millivolt.
Das Phonokabel muss diese äußerst kleinen Signale möglichst störungsfrei zum Phono-Vorverstärker transportieren. Einstreuungen, Brummstörungen und ungünstige Masseverhältnisse können sich bei dieser Signalgröße besonders deutlich bemerkbar machen.
Das D-502 Hybrid wurde speziell für solche anspruchsvollen Kleinsignalverbindungen entwickelt. Seine Konstruktion kombiniert vier getrennte Signalleiter, zwei Abschirmungen und eine zusätzliche Masseleitung.
Zwillingskonstruktion mit vier Signalleitern
Das D-502 Hybrid besitzt einen flachen, achtförmigen Aufbau. Die beiden Kabelhälften übernehmen jeweils einen Stereokanal.
Insgesamt stehen vier separate Signalleiter zur Verfügung:
- linker Kanal positiv
- linker Kanal negativ beziehungsweise Rückleitung
- rechter Kanal positiv
- rechter Kanal negativ beziehungsweise Rückleitung
Durch diese Konstruktion können die beiden Stereokanäle getrennt und symmetrisch geführt werden. Hinzu kommen zwei separate Abschirmungen und der zentrale Stahldraht.
Damit umfasst der gesamte Kabelaufbau sieben leitfähige Elemente:
- vier Signalleiter
- zwei getrennte Abschirmungen
- eine zentrale Masse- und Zugentlastungsleitung
Je Signalleiter 19 versilberte OFC-Litzen
Jeder der vier Signalleiter besteht aus 19 Einzeldrähten mit jeweils 0,10 mm Durchmesser.
Als Leitermaterial verwendet van den Hul hochwertiges Oxygen Free Copper – kurz OFC – mit einer besonders dichten und reinen Silberbeschichtung.
Die effektive Leiterfläche beträgt jeweils etwa 0,15 mm². Dies entspricht ungefähr AWG 25,4. Der resultierende Leiterdurchmesser liegt bei rund 0,44 mm.
Die feindrähtige Konstruktion sorgt für hohe Flexibilität und reduziert die mechanische Belastung der Leiter. Die dichte Silberbeschichtung unterstützt eine verlustarme Signalübertragung und schützt die Kupferoberfläche langfristig vor Oxidation.
Linear Structured Carbon
Um die metallischen Leitergruppen herum befindet sich eine zusätzliche, mit Linear Structured Carbon – LSC – gesättigte Schicht.
LSC ist ein von van den Hul entwickeltes, elektrisch leitfähiges Kohlenstoffmaterial. Es soll mikroskopisch kleine Unregelmäßigkeiten innerhalb des metallischen Leiteraufbaus elektrisch überbrücken und unerwünschte Störanteile bedämpfen.
Die Kombination aus versilbertem OFC und kohlenstoffbasiertem LSC erklärt die Bezeichnung „Hybrid“.
Getrennte Abschirmung beider Stereokanäle
Die beiden Kanalbereiche des D-502 Hybrid sind separat abgeschirmt. Für den Abschirmaufbau verwendet van den Hul:
- 96 Einzeldrähte mit jeweils 0,10 mm Durchmesser
- hochwertiges Matched-Crystal-OFC
- eine dichte und besonders reine Silberbeschichtung
- ein zusätzliches, mit LSC gesättigtes Spiralband
Die metallische Abschirmung schützt die empfindlichen Phonosignale vor elektromagnetischen und hochfrequenten Einstreuungen. Die zusätzliche LSC-Schicht dient der weiteren Bedämpfung unerwünschter Störanteile.
Der Widerstand der Abschirmung beträgt lediglich 0,023 Ω pro Meter. Dies ermöglicht eine niederohmige Masseführung und unterstützt die wirksame Ableitung von Störungen.
Zentraler Stahldraht als Masseleitung
Zwischen den beiden Kabelhälften verläuft ein beschichteter Stahldraht. Dieser übernimmt zwei Funktionen.
Mechanische Zugentlastung
Der Stahldraht verstärkt den Kabelaufbau und schützt die empfindlichen Signalleiter vor übermäßiger Zugbelastung. Nach Angaben von van den Hul kann allein dieser zentrale Draht einer Zugkraft von mehr als 30 Kilogramm standhalten.
Das Kabel sollte dennoch stets sorgfältig behandelt und niemals an den Steckern oder am Kabel aus einer Buchse gezogen werden.
Zusätzliche Masseverbindung
Der beschichtete Stahldraht kann verlötet und als separate Masseleitung zwischen Plattenspieler beziehungsweise Tonarm und Phono-Vorverstärker verwendet werden.
Damit lässt sich die Tonarm- oder Chassismasse unabhängig von den Signalleitern führen. Dies kann helfen, Brummstörungen durch unterschiedliche Massepotentiale zu vermeiden.
Cell-PE-Isolierung
Die vier Signalleiter sind mit weißer beziehungsweise gelber Cell-PE-Isolierung versehen.
Cell-PE ist ein geschäumtes Polyethylen mit guten elektrischen Isolationseigenschaften. Die Isolierung ist so ausgelegt, dass sie sich bei der Konfektionierung besonders schonend entfernen lässt.
Dadurch wird das Risiko reduziert, die feinen versilberten Kupferlitzen beim Abisolieren mechanisch zu beschädigen.
Schutz vor Feuchtigkeit und Chemikalien
Zwischen den einzelnen Funktionselementen verwendet van den Hul speziell behandelte, flexible Kunstfasern als Füllmaterial.
Diese stabilisieren den inneren Kabelaufbau und schützen ihn vor äußeren Einflüssen wie Feuchtigkeit oder chemischen Substanzen. Gleichzeitig bleibt das Kabel ausreichend flexibel für die Verlegung hinter einem Plattenspieler oder innerhalb einer Tonarmbasis.
TAC-Tonarmanschluss

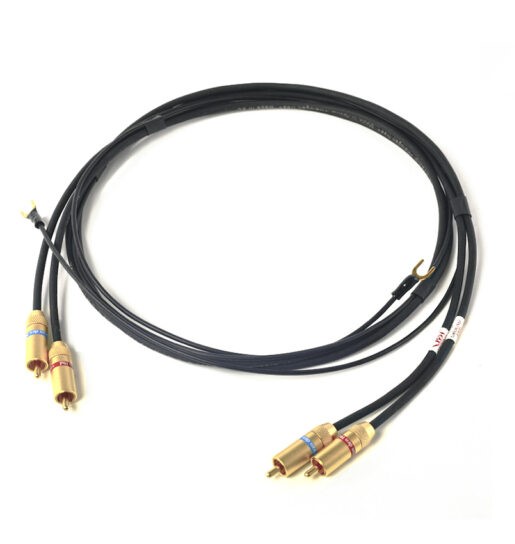

Für Plattenspieler und Tonarme mit einer fünfpoligen DIN-Tonarmbuchse ist das D-502 Hybrid mit dem van-den-Hul-TAC-Stecker erhältlich.
Der TAC ist ein hochwertiger, fünfpoliger und vergoldeter Tonarmstecker. Er steht in zwei Ausführungen zur Verfügung:
- gerade Ausführung mit 180°
- abgewinkelte Ausführung mit 90°
Die gerade Variante eignet sich für Tonarmanschlüsse mit ausreichend Platz nach hinten oder unten. Die Winkelversion ist besonders praktisch, wenn unter dem Plattenspieler oder hinter der Tonarmbasis nur wenig Raum zur Verfügung steht.
Vor der Bestellung sollte geprüft werden, welche Steckerform mechanisch zum vorhandenen Tonarm passt.
Verschiedene Anschlussvarianten

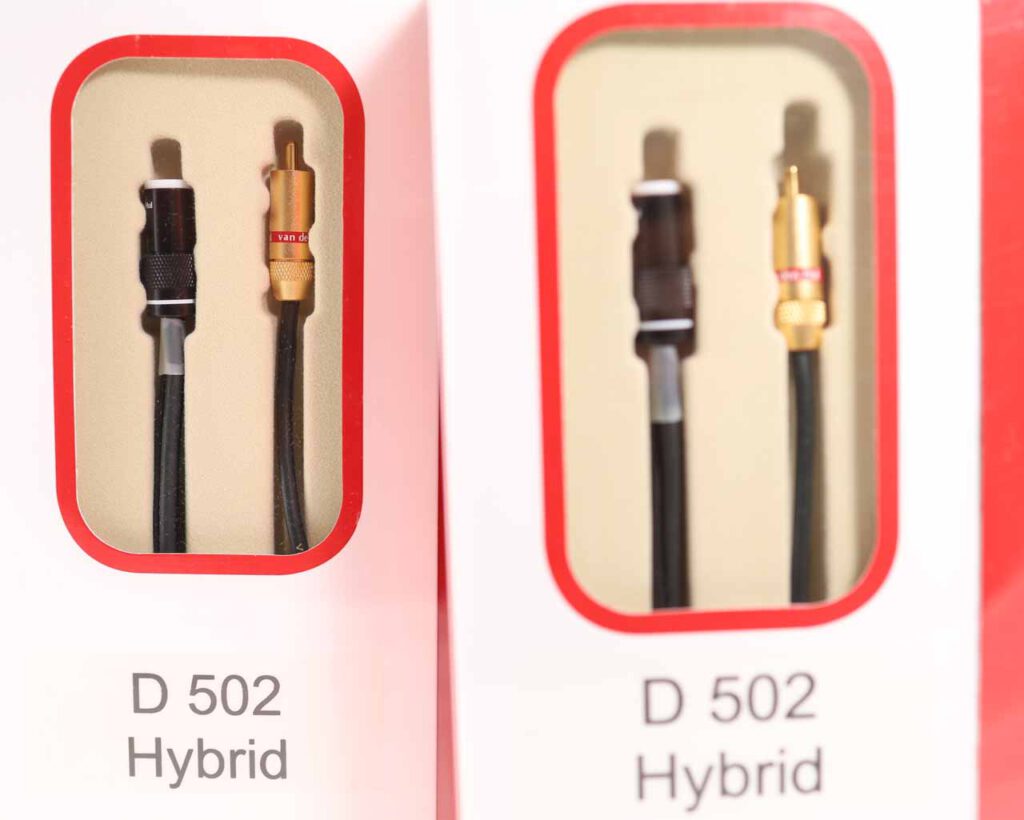

Das D-502 Hybrid ist in mehreren Konfektionen erhältlich:
RCA auf RCA
Für Plattenspieler oder Tonarme mit separaten Cinchbuchsen und Phono-Vorverstärker mit Cincheingängen.
TAC auf RCA
Für Tonarme mit fünfpoliger DIN-Buchse und Phono-Vorverstärker mit unsymmetrischen Cincheingängen.
TAC auf XLR
Für Tonarme mit fünfpoliger DIN-Buchse und Phono-Vorverstärker mit symmetrischen XLR-Eingängen.
Weitere Stecker- und Längenkombinationen sind auf Anfrage möglich. Bei symmetrischen Phonoverbindungen muss die vollständige symmetrische Belegung des Phono-Vorverstärkers berücksichtigt werden.
Hochwertige Cinch- und XLR-Stecker
Für die Cinchkonfektionierung verwendet van den Hul vergoldete C-4.0-Cinchstecker. Diese besitzen einen Mittelkontakt aus Phosphorbronze mit dichter Goldbeschichtung und einen inneren Isolationsring aus Teflon.
Symmetrische Ausführungen werden mit dreipoligen Neutrik-XLR-Steckverbindern mit versilberten Kontaktstiften konfektioniert.
Die schwarzen XLR-Metallgehäuse verfügen über eine stabile Zugentlastung und entsprechen einem weltweit etablierten Studiostandard.
Mikrofon- und Studioanwendungen
Das D-502 Hybrid wird nicht nur als Phonokabel eingesetzt. Aufgrund seines symmetrischen Aufbaus, der hohen Abschirmwirkung und der guten mechanischen Flexibilität eignet es sich ebenfalls für:
- hochwertige Mikrofonverbindungen
- professionelle Aufnahmeumgebungen
- Mischpulte
- Studiotechnik
- empfindliche analoge Kleinsignale
- individuelle symmetrische Verbindungskabel
Das Kabel wird deshalb auch in professionellen Aufnahmestudios sowie von Tonarm- und Audiogeräteherstellern verwendet.
Halogenfreier HULLIFLEX-Mantel
Der mattschwarze Außenmantel besteht aus van den Huls halogenfreiem HULLIFLEX-Material.
Der migrationsfreie Mantel schützt den inneren Kabelaufbau langfristig vor chemischen Veränderungen und äußeren Beschädigungen. Gleichzeitig bleibt das D-502 Hybrid flexibel genug für eine spannungsfreie Verlegung am Plattenspieler.
Die flachen Außenmaße betragen 8,4 × 4,0 mm.
Klangliche Ausrichtung
Van den Hul beschreibt das D-502 Hybrid als besonders detailreich, klar und ausgewogen, ohne einen unangenehm metallischen Klangcharakter.
Die Kombination aus dicht versilbertem OFC, LSC-Technologie und aufwendiger Abschirmung ist auf eine präzise Übertragung feinster Tonabnehmersignale ausgelegt.
In einer sorgfältig abgestimmten Phonoanlage kann das Kabel zu einer sauberen Raumdarstellung, klar nachvollziehbaren Klangfarben und einem geringen Störpegel beitragen.
Der tatsächlich wahrnehmbare Einfluss hängt unter anderem vom Tonabnehmer, der Eingangsimpedanz und Eingangskapazität der Phonostufe, der Kabellänge sowie der korrekten Masseführung ab.
D-502 Hybrid oder D-501 Hybrid?
Das D-502 Hybrid ist die Zwillingsversion des D-501 Hybrid.
| Merkmal | D-502 Hybrid | D-501 Hybrid |
|---|---|---|
| Aufbau | Zwei verbundene Kabelhälften | Einzelne Kabelsektion |
| Signalleiter | Vier | Zwei |
| Stereoverbindung | Beide Kanäle in einem Kabel | Zwei Kabel beziehungsweise individuelle Konfektionierung |
| Separate Abschirmungen | Zwei | Eine |
| Zentrale Masseleitung | Ja | Je nach Konfektionierung |
| Abmessungen | 8,4 × 4,0 mm | Circa 4,0 mm Durchmesser |
| Haupteinsatz | Stereo-Phono- und Tonarmkabel | Einzelkanal, Phono und individuelle Anwendungen |
Das D-502 Hybrid ist besonders komfortabel, wenn beide Stereokanäle und die zusätzliche Masseleitung in einem gemeinsamen Kabel geführt werden sollen.
Technische Daten
| Merkmal | Ausführung |
|---|---|
| Kabeltyp | Analoges Phono- und Tonarmkabel |
| Konstruktion | Flache Zwillingsleitung in Achterform |
| Kanalaufbau | Zwei getrennt abgeschirmte Stereokanäle |
| Anzahl der Signalleiter | Vier |
| Aufbau je Signalleiter | 19 × 0,10 mm |
| Leiterquerschnitt | Circa 0,15 mm² |
| Leitergröße | Circa AWG 25,4 |
| Leiterdurchmesser | Circa 0,44 mm |
| Leitermaterial | Hochreines OFC |
| Leiteroberfläche | Dicht versilbert |
| Hybridmaterial | Linear Structured Carbon – LSC |
| Abschirmung | Zwei getrennte Abschirmungen |
| Aufbau der Abschirmung | 96 × 0,10 mm versilbertes MC-OFC plus LSC-Spiralband |
| Zusätzliche Masseleitung | Beschichteter zentraler Stahldraht |
| Leiterwiderstand | 0,113 Ω/m |
| Widerstand der Abschirmung | 0,023 Ω/m |
| Kapazität zwischen den Signalleitern | 75 pF/m |
| Innenisolierung | Geschäumtes Cell-PE |
| Prüfspannung | Mindestens 300 V RMS |
| Außenmaße | 8,4 × 4,0 mm |
| Außenmantel | Halogenfreies HULLIFLEX |
| Kabelfarbe | Mattschwarz |
| Cinchstecker | Van den Hul C-4.0, vergoldet |
| Tonarmstecker | TAC, gerade oder 90° abgewinkelt |
| XLR-Stecker | Neutrik mit versilberten Kontakten |
| Standardlängen | 1,0 m, 1,2 m und 1,5 m |
| Sonderlängen | Auf Anfrage |
| Fertigung | Made in EU |
Hinweise zur Auswahl und Installation
Vor der Bestellung sollten die Anschlüsse des Plattenspielers, Tonarms und Phono-Vorverstärkers geprüft werden. Bei einem fünfpoligen Tonarmanschluss muss außerdem zwischen der geraden und der abgewinkelten TAC-Ausführung gewählt werden.
Die separate Masseleitung wird üblicherweise mit den Erdungsklemmen des Plattenspielers und des Phono-Vorverstärkers verbunden. Falls Brummstörungen auftreten, sollten Masseführung, Steckerkontakte und die Nähe zu Netzteilen oder Stromleitungen überprüft werden.
Das Kabel sollte möglichst weit von Netzleitungen, Steckernetzteilen, Transformatoren und WLAN-Routern entfernt verlegt werden. Überschüssige Kabellänge sollte nicht eng zusammengerollt werden.
Fazit
Das van den Hul D-502 Hybrid ist ein technisch aufwendiges Phono- und Tonarmkabel mit vier versilberten OFC-Signalleitern, zwei getrennten Abschirmungen, LSC-Technologie und einer zusätzlichen Masseleitung.
Seine hohe Flexibilität, die zahlreichen Anschlussvarianten und der wirkungsvolle Schutz gegen Einstreuungen machen es zu einer vielseitigen Lösung für hochwertige Plattenspieler, Tonarme und Phono-Vorverstärker.
Ein bewährtes Phonokabel für Musikliebhaber, Tonarmhersteller und professionelle Anwender, die kleinste Audiosignale sicher und präzise übertragen möchten.
Zusätzliche Informationen
| Verfügbare Standardlängen | 1,0m |
|---|---|
| Sonderlängen möglich | JA |
| Stecker | RCA 24 Karat Gold Typ C5.5 |
| Farbe | Schwarz |
| Durchmesser B/D | 8,4×4,0mm |
| Hulliflex | Ja |
| Leiter | OFC Leiter mit reiner Silber-beschichtung |
| Besonderheiten | Separates Erdungskabel mit Kabelschuhen auf beiden Seiten ( Nur fertigkonfektionierte Kabel) |
| Einspielzeit | 60 Stunden |
| Produktfamilie | Plattenspieler-Kabel, Tonarmverbindungskabel |
| Technologie Notes | H-Leiter: 11.3 Ohm/100 m |
| Lieferumfang | Verpackung, Prospekt |
| Klangbeschreibung | Musikalisch, Ruhig, Warm, Sauber |
| Kapazität | Core-core: 75 pF/m. |
Anwendungsbereich
Anwendungsbereich
Verwenden Sie D-502 als:
- Tonarmkabel
- Microphonkabel
- als Audio-Verbindung zwischen Plattenspieler mit MM/MI/MC Tonabnehmern und dem Phonovorverstärkereingang
- Verbindung von Analogen Hifi Komponenten
