hochreiner Silberdraht für empfindliche Audiosignale und Spulen

Das Van den Hul MCS-150 S ist ein extrem feiner, isolierter Einzeldraht aus hochreinem Matched Crystal Silver. Mit einem Metalldurchmesser von lediglich 150 Mikrometern wurde er für besonders empfindliche Signalwege, Spulen und spezialisierte Audioanwendungen entwickelt.

Van den Hul fertigt den Silberleiter in einem speziellen Extrusionsverfahren. Dieses Verfahren soll eine besonders gleichmäßige Materialstruktur ermöglichen und Signalbeeinträchtigungen an Übergängen innerhalb des Leitermaterials minimieren.

Typische Einsatzbereiche sind interne Verbindungen in Vor- und Vorvorverstärkern, Schwingspulen, Sendespulen sowie spezielle Sensorleitungen. Aufgrund seines sehr kleinen Durchmessers und der maximal zulässigen mechanischen Zugkraft von nur 36 Gramm muss der Draht äußerst sorgfältig verarbeitet werden.

Die wichtigsten Eigenschaften

• Extrem feiner Audio- und Spulendraht
• Einzeldraht aus hochreinem Matched Crystal Silver
• Metalldurchmesser von 150 µm
• Außendurchmesser inklusive Isolation von 0,16 mm
• Rote Spezial-Polyurethan-Isolierung
• Widerstand von 88,5 Ohm pro 100 Meter
• Maximale mechanische Zugbelastung von 36 Gramm
• Temperaturbelastbarkeit laut Hersteller bis 280 °C
• Für empfindliche interne Signalwege
• Für Vorvorverstärker und Vorverstärker
• Für Schwingspulen und Sendespulen
• Für spezielle Sensorverbindungen
• Als halogenfreie Ausführung ausgewiesen
• In kundenspezifischen Längen ab einem Meter erhältlich

Einzeldraht aus hochreinem Silber

Beim MCS-150 S besteht der eigentliche Leiter nicht aus Kupfer oder versilbertem Kupfer, sondern aus hochreinem Silber. Van den Hul bezeichnet das Material als Matched Crystal Silver.

Der Leiter besteht aus einem einzelnen, nur 150 µm starken Draht. Sein Durchmesser beträgt damit lediglich 0,15 mm. Einschließlich der roten Isolation erreicht das Kabel einen Außendurchmesser von ungefähr 0,16 mm.

Die Konstruktion bietet:

• hochreines Silber als Leitermaterial
• extrem geringe Abmessungen
• sehr niedriges Leitergewicht
• Eignung für bewegte Spulensysteme
• minimale zusätzliche Masse in empfindlichen Baugruppen
• platzsparende interne Verdrahtung

Aufgrund des kleinen Durchmessers ist der Leiter mechanisch empfindlich und nicht mit einem gewöhnlichen Anschluss- oder Lautsprecherkabel vergleichbar.

Spezielles Extrusionsverfahren

Van den Hul verwendet zur Herstellung des MCS-150 S ein besonderes Extrusionsverfahren. Ziel ist eine möglichst gleichmäßige Leiterstruktur ohne störende Übergänge zwischen unterschiedlich ausgerichteten Metallkristallen.

Nach Auffassung des Herstellers soll diese Fertigungsmethode Signalverluste und klangliche Beeinträchtigungen innerhalb des Leitermaterials reduzieren. Das Kabel ist deshalb für Anwendungen vorgesehen, bei denen besonders kleine elektrische Signale übertragen werden.

Die hochwertige Material- und Fertigungsqualität ist vor allem relevant bei:

• sehr niedrigen Signalspannungen
• hochohmigen Schaltungseingängen
• empfindlichen Vorverstärkerstufen
• Mess- und Sensorsignalen
• kleinen Spulen mit möglichst geringer bewegter Masse

Für Vorvorverstärker und Vorverstärker

Van den Hul empfiehlt den MCS-150 S für interne Verbindungen in Vorvorverstärkern und Vorverstärkern.

Vorvorverstärker – häufig auch als Pre-Preamps oder MC-Head-Amps bezeichnet – verstärken besonders kleine Ausgangsspannungen, beispielsweise von Moving-Coil-Tonabnehmern. In diesen Schaltungen können Leiterqualität, Leitungsführung, Kontaktstellen und elektromagnetische Störungen eine besonders große Rolle spielen.

Der MCS-150 S eignet sich für kurze interne Signalwege, wenn:

• nur geringe Ströme fließen
• minimale Leitermasse gewünscht ist
• ausreichend mechanischer Schutz vorhanden ist
• die Schaltung für den Leiterwiderstand geeignet ist
• die Verdrahtung fachgerecht abgeschirmt und geführt wird

Für Stromversorgungen, Lautsprecherausgänge oder andere leistungsführende Verbindungen ist der extrem dünne Draht nicht vorgesehen.

Widerstand richtig einordnen

Van den Hul gibt für das MCS-150 S einen Widerstand von 88,5 Ohm pro 100 Meter an. Das entspricht:

• 0,885 Ohm pro Meter
• 0,0885 Ohm bei 10 Zentimetern
• 0,044 Ohm bei 5 Zentimetern

Dieser Wert ist wesentlich höher als bei einem typischen Lautsprecher- oder Stromkabel. Bei sehr kurzen internen Signalwegen und hochohmigen Schaltungseingängen kann der Widerstand jedoch unkritisch sein.

Ob das MCS-150 S für eine konkrete Schaltung geeignet ist, hängt ab von:

• Leitungslänge
• Quellimpedanz
• Eingangsimpedanz
• Signalamplitude
• Betriebsstrom
• erlaubtem Spannungsabfall
• gewünschtem Rauschverhalten

Der Leiter darf nicht allein aufgrund seines hochwertigen Silbermaterials ohne elektrische Berechnung in beliebigen Schaltungen eingesetzt werden.

Für Schwingspulen

Van den Hul nennt den Einsatz als Schwingspulendraht ausdrücklich als typische Anwendung. Bei einer Lautsprecherschwingspule ist eine möglichst geringe bewegte Masse besonders wichtig.

Der Metalldurchmesser von nur 150 µm ermöglicht kompakte und leichte Wicklungen. Der konkrete Einsatz erfordert jedoch eine genaue Auslegung von:

• Windungszahl
• Gleichstromwiderstand
• Spuleninduktivität
• Belastbarkeit
• Wickelkörper
• thermischer Ableitung
• mechanischer Stabilität
• Magnetspalt und verfügbarer Bauhöhe

Das MCS-150 S ist ein Spezialmaterial für professionelle Lautsprecherentwicklung und Reparatur. Es ist kein fertig dimensionierter Ersatz für beliebige Schwingspulen.

Für Sendespulen

Auch kleine Sendespulen lassen sich laut Hersteller mit dem MCS-150 S aufbauen. Der feine Leiter ermöglicht viele Windungen auf begrenztem Raum.

Mögliche Anwendungen sind:

• induktive Signalübertragung
• kleine Übertragerspulen
• Mess- und Sensorsysteme
• spezielle Audiobaugruppen
• experimentelle Kopplungssysteme

Die elektrische und thermische Auslegung muss für jede Spulenkonstruktion individuell erfolgen. Der Draht darf nicht über seine Strom-, Temperatur- oder mechanischen Grenzen hinaus belastet werden.

Sensoranwendungen

Van den Hul nennt als weiteres Beispiel Verbindungen zwischen Sensoren am menschlichen Körper und externen Geräten, wenn eine möglichst verlust- und alterungsarme Übertragung gefordert ist.

Diese Herstellerangabe bedeutet jedoch nicht automatisch, dass der Draht oder ein daraus gebautes Produkt als Medizinprodukt zugelassen ist. Bei körpernahen, medizinischen oder diagnostischen Anwendungen müssen unter anderem geprüft werden:

• elektrische Patientensicherheit
• galvanische Trennung
• Biokompatibilität
• Isolation
• Zugentlastung
• Reinigungs- und Hygieneeignung
• einschlägige gesetzliche Normen
• Zulassung des vollständigen Geräts

Das MCS-150 S darf in solchen Anwendungen nur als Bestandteil eines entsprechend entwickelten, geprüften und zugelassenen Gesamtsystems eingesetzt werden.

Mechanische Belastbarkeit

Die maximal angegebene mechanische Zugkraft beträgt lediglich 36 Gramm. Der Draht darf daher beim Abwickeln, Verlegen und Kontaktieren nicht gezogen oder stark gespannt werden.

Besonders wichtig sind:

• kontrolliertes Abwickeln von der Spule
• keine scharfen Knicke
• keine wiederholten Biegungen an derselben Stelle
• keine Zugbelastung an Lötstellen
• mechanische Fixierung vor den Kontakten
• ausreichender Schutz nach der Montage
• Verwendung geeigneter Feinwerkzeuge

Der feine Massivleiter kann bei wiederholtem Biegen ermüden und brechen. Bewegte Verbindungen benötigen deshalb eine sorgfältige mechanische Konstruktion.

Spezial-Polyurethan-Isolierung

Der Leiter besitzt eine rote Isolation aus einer speziellen Polyurethan-Ausführung. Van den Hul führt das Produkt als halogenfrei.

Der extrem geringe Unterschied zwischen Metall- und Außendurchmesser ermöglicht einen sehr kompakten Gesamtaufbau. Das ist besonders bei Spulen und räumlich begrenzten internen Verdrahtungen von Vorteil.

Der Hersteller gibt eine maximale Temperaturbelastbarkeit von 280 °C an. Dieser Wert darf nicht mit einer uneingeschränkten Dauerbetriebstemperatur jeder daraus gefertigten Baugruppe gleichgesetzt werden. Bei Spulen und Geräten müssen zusätzlich Wärmeableitung, Umgebungsmaterialien und Betriebsdauer berücksichtigt werden.

Kontaktierung und Löten

Die Verarbeitung eines 150-µm-Silberdrahtes erfordert Erfahrung und geeignetes Feinwerkzeug. Herkömmliche Abisolierzangen sind für den sehr kleinen Durchmesser häufig ungeeignet.

Je nach Aufbau der Isolation können spezielle Verfahren erforderlich sein, beispielsweise:

• thermisches Abisolieren
• vorsichtiges mechanisches Entfernen
• geeignete chemische Verfahren
• direkt lötbare Lack- beziehungsweise Polymerbehandlung

Vor der Serienverarbeitung sollte an einem kurzen Reststück geprüft werden, welche Methode die Isolation entfernt, ohne den Silberleiter zu beschädigen.

Beim Löten sind zu beachten:

• sehr feine Lötspitze
• geeignete Temperatur
• kurze Kontaktzeit
• passendes Flussmittel
• sofortige Zugentlastung
• Schutz der Lötstelle vor Bewegung
• Kontrolle unter Vergrößerung

Nicht als Lautsprecher- oder Netzkabel geeignet

Das MCS-150 S ist kein Kabel für externe Lautsprecherverbindungen. Sein Querschnitt ist für hohe Lautsprecherströme viel zu gering.

Es ist ebenfalls nicht vorgesehen für:

• Netzleitungen
• Schutzleiter
• Endstufenausgänge
• leistungsführende Stromversorgung
• lange niederohmige Verbindungen
• mechanisch beanspruchte Anschlusskabel

Seine Stärken liegen bei kleinen Signalen, kurzen internen Leitungswegen und Spezialspulen.

MCS-150 S oder MCS-150 M?

Das MCS-150 S ist die einadrige Variante mit einem einzelnen 150-µm-Silberleiter.

Das MCS-150 M ist dagegen eine besonders flexible Mehrdrahtausführung. Es besteht aus mehreren einzeln isolierten, dünneren Silberleitern und eignet sich besser für Anwendungen mit Bewegung, beispielsweise eine interne Tonarmverkabelung.

Vereinfacht gilt:

• MCS-150 S: Einzeldraht für feste Verdrahtungen und Spulen
• MCS-150 M: Mehrdrahtleiter für besonders flexible Verbindungen

Bei Anwendungen mit regelmäßiger Bewegung oder Vibration ist die flexible M-Version normalerweise die geeignetere Wahl.

Technische Daten

Merkmal	Herstellerangabe
Produkttyp	Feiner Silber-Einzeldraht
Leitermaterial	Hochreines Matched Crystal Silver
Leiteraufbau	Einzeldraht
Metalldurchmesser	150 µm / 0,15 mm
Außendurchmesser	0,16 mm
Widerstand	88,5 Ohm pro 100 m
Widerstand pro Meter	0,885 Ohm
Isolationsmaterial	Spezial-Polyurethan
Isolationsfarbe	Rot
Maximale mechanische Zugkraft	36 g
Maximale Temperaturangabe	280 °C
Verfügbare Länge	Kundenspezifisch ab 1 m
Typische Anwendungen	Vorverstärker, Spulen und spezielle Sensorleitungen
Halogenfrei	Vom Hersteller entsprechend ausgewiesen

Technische Änderungen und Abweichungen zwischen unterschiedlichen Produktionsständen bleiben vorbehalten.

Sicherheitshinweise

Das MCS-150 S ist ein Spezialmaterial und kein fertig konfektioniertes Verbraucherprodukt. Vor dem Einsatz müssen elektrische, mechanische und thermische Anforderungen fachkundig geprüft werden.

Arbeiten in netzbetriebenen Audiogeräten dürfen ausschließlich von qualifizierten Fachkräften durchgeführt werden. Auch ausgeschaltete Geräte können gefährliche Spannungen speichern.

Bei körpernahen oder medizinischen Anwendungen ist eine vollständige Prüfung und Zulassung des Gesamtsystems erforderlich. Die Materialbeschreibung des Drahtes stellt keine medizinische Freigabe dar.

Häufig gestellte Fragen

Besteht der Leiter vollständig aus Silber?

Ja. Laut Van den Hul besteht der Einzeldraht aus hochreinem Matched Crystal Silver und nicht lediglich aus versilbertem Kupfer.

Wie dick ist der Silberleiter?

Der Metalldurchmesser beträgt 150 µm beziehungsweise 0,15 mm. Einschließlich Isolation beträgt der Außendurchmesser etwa 0,16 mm.

Ist das MCS-150 S flexibel?

Der sehr dünne Draht lässt sich biegen, besteht aber aus einem einzelnen Leiter. Er ist daher empfindlicher gegenüber wiederholter Bewegung als eine feindrähtige Litze.

Wofür eignet sich das Kabel?

Für kurze interne Kleinsignalverbindungen, Vorvorverstärker, Vorverstärker, Schwingspulen, Sendespulen und bestimmte Sensoranwendungen.

Eignet es sich für Tonarme?

Für bewegte Tonarmverkabelungen ist normalerweise die flexiblere Mehrdrahtversion MCS-150 M besser geeignet. Das MCS-150 S ist eher für feste Verbindungen vorgesehen.

Kann es als Lautsprecherkabel verwendet werden?

Nein. Der Querschnitt und die mechanische Belastbarkeit sind für normale externe Lautsprecherverbindungen ungeeignet.

Wie hoch ist der Widerstand?

Der Hersteller gibt 88,5 Ohm pro 100 Meter beziehungsweise 0,885 Ohm pro Meter an.

Kann der Draht gelötet werden?

Grundsätzlich ja, die extrem feinen Abmessungen und die Spezial-Polyurethan-Isolierung erfordern jedoch geeignetes Werkzeug, eine kontrollierte Abisoliermethode und Erfahrung mit feinen Drähten.

Ist das MCS-150 S für medizinische Anwendungen zugelassen?

Aus der Produktbeschreibung ergibt sich keine eigenständige Medizinproduktezulassung. Körpernahe Anwendungen dürfen nur innerhalb eines entsprechend geprüften und zugelassenen Gesamtsystems erfolgen.

Fazit

Das Van den Hul MCS-150 S ist ein hochspezialisierter Silber-Einzeldraht für besonders empfindliche Audio-, Spulen- und Sensoranwendungen. Der Leiter aus hochreinem Matched Crystal Silver misst nur 150 µm und ermöglicht damit sehr kompakte, leichte und hochwertige Konstruktionen.

Seine Stärken liegen bei kurzen Kleinsignalwegen, Vorverstärkerstufen sowie Schwings- und Sendespulen. Die extreme Feinheit verlangt jedoch sorgfältige Verarbeitung, zuverlässige Zugentlastung und eine fachkundige elektrische Auslegung.



Verfügbare Standardlängen	meterware, Headshell link set
Sonderlängen möglich	JA

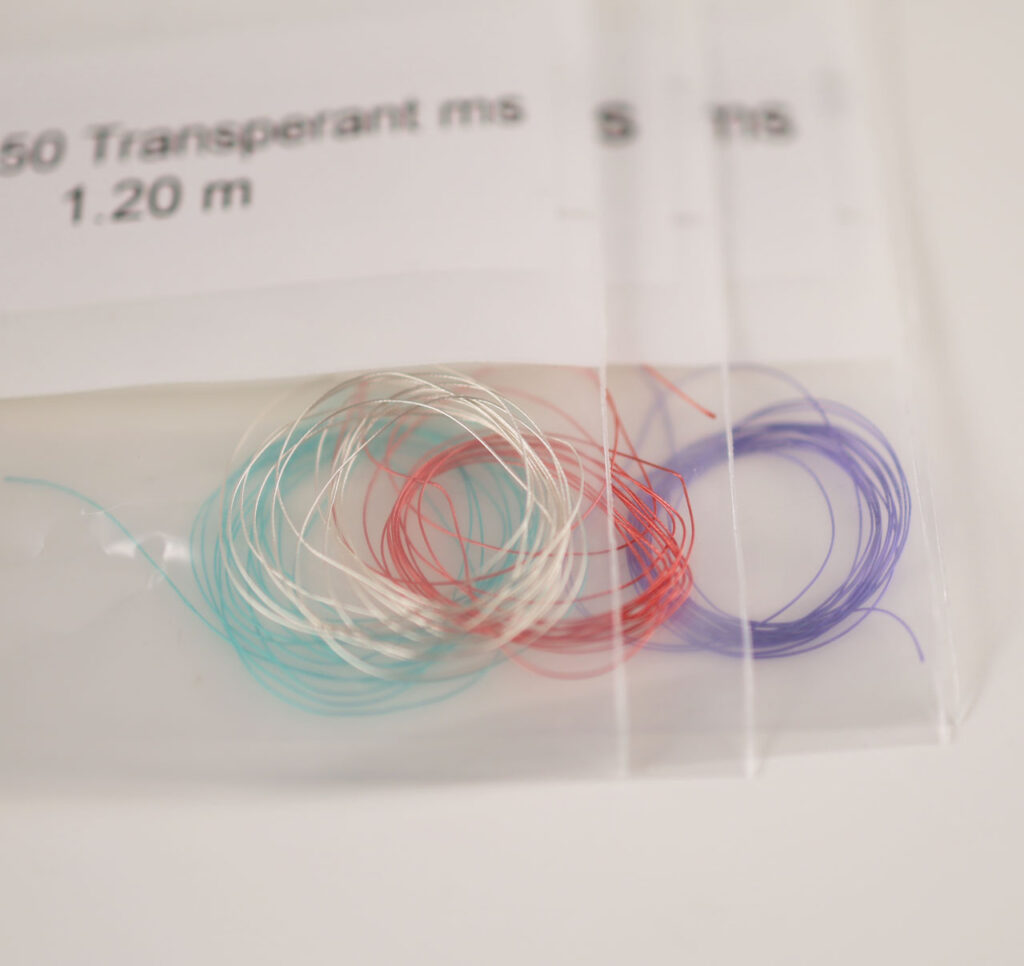

Farben	Rot, Blau, Grün, Transparent
Durchmesser B/D	0,15 mm
Leiter	Silber Leiter
Besonderheiten	Hochflexibles und sehr dünnes Kabel
Einspielzeit	30 Stunden
Produktfamilie	Plattenspieler-Kabel, Tonarminnenverkabelung, Innenverkabelung
Lieferumfang	–
Klangbeschreibung	Musikalisch, Ruhig, Warm, Auflösend; Tolle Klangfarben
Widerstand	22 Ohm/100 m
Tip	Die Isolierung wirkt als Flussmittel, wenn der MCS – 150 M bei einer Temperatur von 425 ° C an einen Clip oder Stecker gelötet wird.
