The Revolution
High End Klassiker, klar dynamisch musikalisch
Beschreibung
Kompaktes einpoliges High-End-Lautsprecherkabel mit LSC-Hybridtechnologie
Das Van den Hul The REVOLUTION Hybrid ist die kompaktere und preislich zugänglichere Variante des größeren The REVELATION Hybrid. Es übernimmt dessen grundlegendes Konstruktionsprinzip aus einem massiven Zentralleiter, einer Schicht aus Linear Structured Carbon und 16 spiralförmig angeordneten, separat isolierten Außenleitern.
Der gesamte metallische Leiterquerschnitt beträgt 7,63 mm². Im normalen Lautsprecherbetrieb werden Zentral- und Außenleiter parallel miteinander verbunden. Dadurch erreicht The REVOLUTION Hybrid einen niedrigen Widerstand von 0,226 Ohm pro 100 Meter beziehungsweise 0,00226 Ohm pro Meter.
Wie The REVELATION Hybrid ist auch The REVOLUTION Hybrid standardmäßig einpolig aufgebaut. Ein einzelnes Kabel führt daher entweder das positive oder das negative Lautsprechersignal. Für jeden Lautsprecher werden zwei separate Kabel benötigt.
Mit einem Außendurchmesser von ungefähr 8 Millimetern bleibt The REVOLUTION Hybrid deutlich kompakter und leichter zu verlegen als das größere Schwestermodell. Es eignet sich damit für hochwertige Stereoanlagen, bei denen die besondere Hybridkonstruktion gewünscht ist, ein extrem großer Kabeldurchmesser jedoch vermieden werden soll.
Wichtig: ein einpoliges Lautsprecherkabel
The REVOLUTION Hybrid besteht standardmäßig aus einem elektrischen Leiter. Es handelt sich nicht um ein gewöhnliches zweiadriges Lautsprecherkabel.
Für die Verbindung eines Lautsprechers werden benötigt:
- ein Kabel für den Pluspol
- ein Kabel für den Minuspol
Eine vollständige Stereoanlage benötigt entsprechend vier einzelne Kabelstrecken: Plus und Minus für den linken sowie Plus und Minus für den rechten Lautsprecher.
Die zusammengehörigen Leitungen eines Kanals sollten gleich lang ausgeführt und eindeutig gekennzeichnet werden. Bei der Installation ist besonders darauf zu achten, dass Plus- und Minusleitung an Verstärker und Lautsprecher identisch zugeordnet sind.
Die getrennte einpolige Konstruktion erlaubt eine individuelle Kabelführung. Gleichzeitig erfordert sie etwas mehr Planung als ein klassisches Twin-Lead-Kabel, bei dem sich Plus und Minus bereits in einem gemeinsamen Außenmantel befinden.

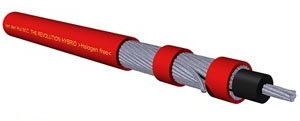

Zentralleiter aus 308 versilberten Litzen
Das Zentrum von The REVOLUTION Hybrid bildet eine Leitergruppe aus 308 einzelnen Drähten. Jeder Einzeldraht besitzt einen Durchmesser von 0,14 Millimetern.
Gemeinsam ergeben diese Litzen einen Metallquerschnitt von 4,74 mm². Der Widerstand des Zentralleiters beträgt 0,364 Ohm pro 100 Meter.
Als Material verwendet Van den Hul hochreines Matched Crystal Oxygen Free Copper, kurz MC-OFC. Die Kupferdrähte besitzen eine dichte Beschichtung aus sehr reinem Silber.
Kupfer bietet eine sehr gute elektrische Leitfähigkeit und hohe mechanische Belastbarkeit. Silber besitzt eine nochmals höhere Leitfähigkeit und schützt gleichzeitig die Oberfläche des Kupfers.
Die feindrähtige Litzenstruktur sorgt dafür, dass der Leiter trotz seines Querschnitts mechanisch flexibel bleibt.
Linear Structured Carbon
Die zentrale Leitergruppe ist von einer mit Linear Structured Carbon, kurz LSC, gesättigten Schicht umgeben. Die Kombination aus versilbertem MC-OFC und der leitfähigen Carbon-Schicht begründet die Bezeichnung „Hybrid“.
Van den Hul beschreibt klassische Metallleiter als eine Ansammlung einzelner Kristallstrukturen. Die Übergänge zwischen diesen Kristallen können nach dem technischen Konzept des Herstellers mögliche Unregelmäßigkeiten bei der Signalübertragung verursachen.
Die LSC-Schicht soll diese mikroskopischen Übergänge leitfähig überbrücken und elektromechanische beziehungsweise magnetische Wechselwirkungen innerhalb des Leiters günstig beeinflussen.
Der Hersteller verbindet damit das Ziel, insbesondere feine musikalische Details und räumliche Informationen möglichst vollständig und ohne vordergründige Härte zu übertragen.
Diese Beschreibung gibt die Entwicklungsphilosophie von Van den Hul wieder. Die tatsächlich wahrgenommene klangliche Wirkung hängt immer von der gesamten Anlage, den Lautsprechern, der Kabellänge und der Raumakustik ab.
16 separat isolierte Außenleiter
Um den zentralen Hybridleiter verlaufen 16 weitere Leiter in einer spiralförmigen Anordnung. Jeder dieser Außenleiter besitzt eine eigene Isolation.
Jeder Außenleiter besteht aus 19 Einzeldrähten mit einem Durchmesser von jeweils 0,11 Millimetern. Insgesamt enthalten die 16 Außenleiter damit 304 zusätzliche Metalllitzen.
Die Außenleiter bestehen aus dem gleichen versilberten Matched-Crystal-OFC wie der Zentralleiter. Gemeinsam erreichen sie einen Querschnitt von 2,89 mm² und einen Widerstand von 0,597 Ohm pro 100 Meter.
In der Standardkonfiguration werden alle 16 Außenleiter parallel mit dem Zentralleiter verbunden:
- Zentralleiter: 4,74 mm²
- Außenleiter zusammen: 2,89 mm²
- Gesamtquerschnitt: 7,63 mm²
Insgesamt enthält ein einzelnes The-REVOLUTION-Hybrid-Kabel 612 versilberte Einzeldrähte.
Niedriger Gesamtwiderstand
Durch die Parallelschaltung von Zentral- und Außenleitern sinkt der Gesamtwiderstand auf 0,226 Ohm pro 100 Meter.
Das entspricht:
- 2,26 Ohm pro Kilometer
- 0,0226 Ohm pro 10 Meter
- 0,00226 Ohm pro Meter
Bei einer Kabellänge von drei Metern beträgt der rechnerische Widerstand einer einzelnen Leitung ungefähr 0,00678 Ohm. Für den vollständigen Hin- und Rückweg aus Plus- und Minusleitung ergeben sich rund 0,01356 Ohm.
Der niedrige Widerstand reduziert Spannungs- und Leistungsverluste zwischen Verstärker und Lautsprecher. Gleichzeitig wird der elektrische Dämpfungsfaktor der Verstärker-Lautsprecher-Verbindung nur moderat durch das Kabel beeinflusst.
The REVOLUTION Hybrid eignet sich damit auch für leistungsstarke Verstärker und Lautsprecher mit anspruchsvollem Impedanzverlauf.
Warum keine feste Kapazität angegeben wird
Die Kapazität eines gewöhnlichen zweiadrigen Lautsprecherkabels wird zwischen den beiden innerhalb des Kabels verlaufenden Leitern gemessen.
The REVOLUTION Hybrid ist jedoch ein einpoliges Kabel. Die tatsächlich wirksame Kapazität entsteht deshalb erst durch die gemeinsame Anordnung der getrennten Plus- und Minusleitungen.
Sie hängt unter anderem ab von:
- dem Abstand zwischen Plus- und Minusleitung
- der Art der gemeinsamen Verlegung
- der Anzahl möglicher Verdrillungen
- der Kabellänge
- dem Abstand zu leitfähigen Flächen
Daher lässt sich für eine einzelne The-REVOLUTION-Hybrid-Leitung kein allgemeingültiger Kapazitätswert angeben.
Plus- und Minusleitung sollten in der Praxis parallel und mit möglichst gleichmäßigem Abstand verlegt werden. Eine lockere gemeinsame Verdrillung kann die Schleifenfläche reduzieren, darf das Kabel jedoch nicht mechanisch überlasten.
Professionelle Konfektionierung empfohlen
Der Zentralleiter und die 16 separat isolierten Außenleiter müssen für den Standardbetrieb vollständig und elektrisch zuverlässig miteinander verbunden werden.
Aufgrund des komplexen Aufbaus empfiehlt Van den Hul keine einfache Selbstmontage. Für eine fachgerechte Verbindung sind geeignete Werkzeuge, Erfahrung und ausreichend dimensionierte Steckverbinder erforderlich.
Geeignete Anschlusslösungen sind beispielsweise:
- Bus Type Universal Speaker Connectors mit 6,5-mm-Kabelaufnahme
- BERRI-Bus-Anschlüsse mit 8,3-mm-Kabelaufnahme
- Bananenstecker
- abgewinkelte Kabelschuhe
Die endgültige Auswahl hängt von den Anschlussklemmen des Verstärkers und der Lautsprecher ab.
Eine professionelle Konfektionierung stellt sicher, dass:
- alle vorgesehenen Leiter elektrisch verbunden sind
- keine Einzellitzen unkontrolliert herausstehen
- die Übergangswiderstände gering bleiben
- eine sichere Zugentlastung vorhanden ist
- Plus und Minus eindeutig gekennzeichnet werden
- die Anschlüsse mechanisch zu den Geräteklemmen passen
Sonderkonfigurationen
Da die 16 Außenleiter jeweils separat isoliert sind, kann The REVOLUTION Hybrid auf besonderen Kundenwunsch anders verschaltet werden.
Die äußeren Leiter lassen sich gemeinsam als separater Signalrückleiter verwenden. Auf diese Weise kann aus einem einzelnen Kabel eine zweiadrige Lautsprecherverbindung gefertigt werden.
Außerdem ist eine Sonderkonfektionierung als unsymmetrisches NF-Verbindungskabel möglich. Dabei übernehmen Zentral- und Außenleiter unterschiedliche Signal- beziehungsweise Rückleitungsfunktionen.
Solche Sonderanfertigungen sollten ausschließlich professionell ausgeführt werden. Für die typische Lautsprecheranwendung ist die einpolige Standardkonfiguration mit parallel geschaltetem Zentral- und Außenleiter vorgesehen.
Roter HULLIFLEX-3-Mantel
Der Außenmantel besteht aus rotem HULLIFLEX 3. Dieses halogenfreie Isolationsmaterial wurde von Van den Hul für eine Kombination aus mechanischer Stabilität, Flexibilität und langer Lebensdauer entwickelt.
Mit einem Außendurchmesser von ungefähr 8 Millimetern ist The REVOLUTION Hybrid wesentlich kompakter als das 12,5 Millimeter starke The REVELATION Hybrid.
Da für jeden Lautsprecher zwei Leitungen benötigt werden, muss bei der Planung dennoch ausreichend Platz für das Plus-/Minuspaar vorgesehen werden.
Bei der Installation sollten folgende Hinweise beachtet werden:
- keine scharfen Knicke
- ausreichend große Biegeradien
- keine dauerhafte Zugbelastung
- keine Quetschung durch Möbel oder Türen
- für beide Kanäle identische Kabellängen verwenden
- Plus und Minus eindeutig kennzeichnen
- Stecker beim Anschließen am Gehäuse anfassen
- freie Einzellitzen und Kurzschlüsse vermeiden
Klangliche Einordnung
Der Klang eines Lautsprecherkabels wird durch das Zusammenspiel von Verstärker, Lautsprecher, Frequenzweiche, Kabellänge, Anschlüssen und Raumakustik beeinflusst.
Van den Hul beschreibt The REVOLUTION Hybrid als räumlich, detailliert und ausgewogen, ohne den Hochtonbereich besonders hervorzuheben.
In einer passend zusammengestellten Anlage kann sich die Konstruktion durch folgende Eigenschaften bemerkbar machen:
- kontrollierte und strukturierte Basswiedergabe
- natürliche Darstellung von Stimmen
- klar gegliederte Mitten
- offene Hochtonwiedergabe ohne vordergründige Schärfe
- gute Feindynamik
- stabile räumliche Abbildung
- präzise Positionierung von Instrumenten
- gute Tiefenstaffelung
- nachvollziehbare Darstellung komplexer Musikpassagen
- ruhiger und geschlossener Gesamteindruck
The REVOLUTION Hybrid ist nicht auf eine künstlich helle oder spektakuläre Wiedergabe abgestimmt. Im Vordergrund stehen musikalische Geschlossenheit, Räumlichkeit und eine saubere Detaildarstellung.
Für welche Anlagen eignet sich The REVOLUTION Hybrid?
Das Kabel empfiehlt sich besonders für:
- hochwertige Stereoanlagen
- leistungsfähige Voll- und Endverstärker
- kompakte und große Standlautsprecher
- Lautsprecher mit komplexem Impedanzverlauf
- individuell konfektionierte Lautsprecherverbindungen
- Anlagen mit getrennten Plus- und Minusleitungen
- längere Kabelwege mit moderatem Widerstand
- Musikliebhaber, die Van den Huls LSC-Hybridtechnologie suchen
- Systeme, in denen The REVELATION Hybrid zu groß oder zu aufwendig wäre
Durch seinen Außendurchmesser von 8 Millimetern lässt sich The REVOLUTION Hybrid leichter verlegen als das größere Schwestermodell. Dennoch sollte der Platzbedarf des vollständigen Plus-/Minuspaares berücksichtigt werden.
The REVOLUTION und The REVELATION im Vergleich
Die ähnlich klingenden Modellnamen können leicht verwechselt werden. Technisch unterscheiden sich die beiden Kabel jedoch deutlich.
| Merkmal | The REVOLUTION Hybrid | The REVELATION Hybrid |
|---|---|---|
| Konstruktion | Einpolig | Einpolig |
| Zentralleiter | 308 × 0,14 mm | 294 × 0,15 mm |
| Querschnitt Zentralleiter | 4,74 mm² | 5,20 mm² |
| Außenleiter | 16 × 19 Drähte | 16 × 42 Drähte |
| Querschnitt Außenleiter | 2,89 mm² | 11,88 mm² |
| Gesamtquerschnitt | 7,63 mm² | 17,08 mm² |
| Gesamtzahl Einzeldrähte | 612 | 966 |
| Widerstand | 0,226 Ω/100 m | ca. 0,101 Ω/100 m |
| Außendurchmesser | ca. 8 mm | ca. 12,5 mm |
| Einordnung | Kompaktere Ausführung | Größeres Referenzmodell |
The REVOLUTION Hybrid übernimmt den grundlegenden Aufbau des größeren Modells, benötigt jedoch weniger Platz und ist leichter zu verlegen.
The REVELATION Hybrid bietet mehr als den doppelten Leiterquerschnitt und einen entsprechend niedrigeren Widerstand. Es ist jedoch deutlich massiver und stellt höhere Anforderungen an Verlegung und Konfektionierung.
Technische Daten
| Merkmal | Angabe |
|---|---|
| Produkttyp | Einpoliges High-End-Lautsprecherkabel |
| Leitermaterial | Hochreines Matched Crystal OFC |
| Leiteroberfläche | Dichte Reinsilberbeschichtung |
| Hybridtechnologie | Linear Structured Carbon |
| Zentralleiter | 308 × 0,14 mm |
| Querschnitt Zentralleiter | 4,74 mm² |
| Widerstand Zentralleiter | 0,364 Ω/100 m |
| Anzahl Außenleiter | 16 |
| Aufbau jedes Außenleiters | 19 × 0,11 mm |
| Gesamtzahl äußerer Litzen | 304 |
| Querschnitt Außenleiter | 2,89 mm² |
| Widerstand Außenleiter | 0,597 Ω/100 m |
| Gesamtzahl Einzeldrähte | 612 |
| Gesamtquerschnitt | 7,63 mm² |
| Gesamtwiderstand | 0,226 Ω/100 m |
| Außendurchmesser | ca. 8 mm |
| Außenmantel | HULLIFLEX 3 |
| Ausführung | Halogenfrei |
| Farbe | Rot |
| Standardanwendung | Separate Plus- oder Minusleitung |
| Sonderanfertigungen | Zweiadriges Lautsprecherkabel oder unsymmetrisches NF-Kabel |
| Rollenware | 50-Meter-Rolle |
| Individuelle Längen | Ab 1 Meter erhältlich |
Fazit
Van den Hul The REVOLUTION Hybrid überträgt das grundlegende Konstruktionsprinzip des größeren The REVELATION Hybrid in ein kompakteres Format.
Ein Zentralleiter aus 308 versilberten MC-OFC-Drähten, eine LSC-Carbon-Schicht und 16 separat isolierte Außenleiter ergeben einen Gesamtquerschnitt von 7,63 mm². Der Widerstand beträgt niedrige 0,226 Ohm pro 100 Meter.
Die einpolige Konstruktion erfordert getrennte Plus- und Minusleitungen, ermöglicht dafür aber eine individuelle Kabelführung und einen außergewöhnlich aufwendigen Hybridaufbau.
The REVOLUTION Hybrid ist eine interessante Wahl für Musikliebhaber, die die räumliche, detaillierte und ausgewogene Wiedergabe der Van-den-Hul-Hybridtechnologie in einer kompakteren und leichter installierbaren Form suchen.
Kurzbeschreibung
Van den Hul The REVOLUTION Hybrid ist ein einpoliges High-End-Lautsprecherkabel mit versilberten MC-OFC-Leitern und Linear Structured Carbon. Der Gesamtquerschnitt beträgt 7,63 mm², der Widerstand 0,226 Ω/100 m und der Außendurchmesser kompakte 8 mm.
Produktteaser
612 versilberte Einzeldrähte, 7,63 mm² Querschnitt und Van den Huls LSC-Hybridtechnik: The REVOLUTION Hybrid verbindet feine Auflösung mit kompakten Abmessungen.
Zusätzliche Informationen
| Verfügbare Standardlängen | Meterware, oder fertig konfektioniert |
|---|---|
| Sonderlängen möglich | JA |
| Stecker | DIY Kabelschuhe |
| Farbe | rot |
| Durchmesser B/D | 8,0mm |
| Hulliflex | Ja |
| Leiter | Litzen OFC Leiter mit reiner Silber-beschichtung+Linear Structured Carbon ® saturated Lage |
| Einspielzeit | 150 Stunden |
| Produktfamilie | Gehobene Mittelklasse Lautsprecherkabel |
| Technologie Notes | Wiederstand 0,364 Ohm/100 m |
| Lieferumfang | – |
| Klangbeschreibung | Dynamisch, klar, stabil, musikalisch |
