TAC – Tonarm-Stecker

Hochwertiger 5-poliger Tonarmstecker in 90°- und 180°-Ausführung

The TAC von van den Hul ist ein hochwertiger 5-poliger Tonarmstecker zur Konfektionierung anspruchsvoller Phonokabel. Seine mehrfach beschichteten Kontakte, der verstellbare Teflon-Kontakteinsatz und das stabile dreiteilige Gehäuse ermöglichen eine zuverlässige Verbindung zwischen Tonarm und Phonovorverstärker.

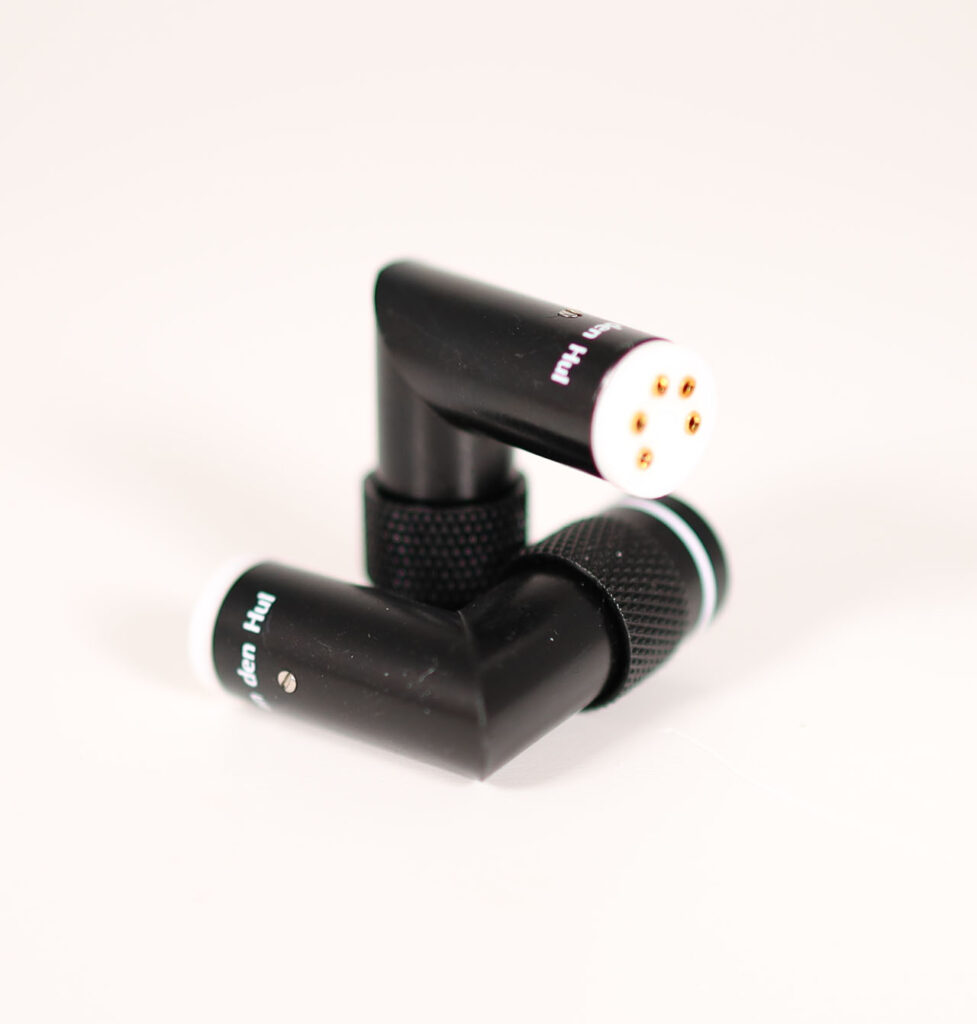

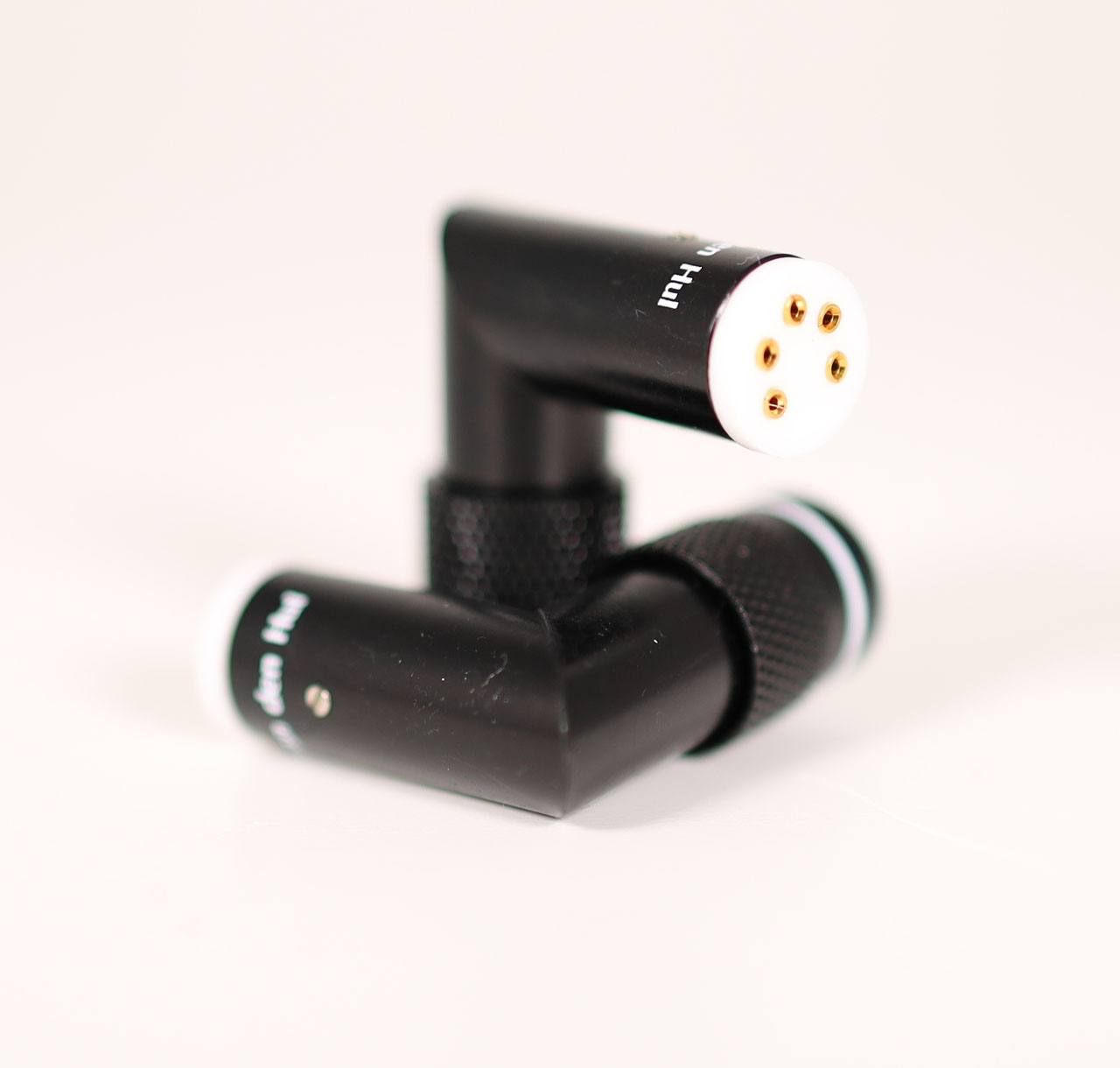

The TAC ist mit einem abgewinkelten 90°-Gehäuse sowie in einer geraden 180°-Ausführung erhältlich. Dadurch lässt sich der Stecker an unterschiedliche Tonarmkonstruktionen, Platzverhältnisse und Kabelführungen anpassen.

Für empfindliche Phonosignale entwickelt

Ein MC-Tonabnehmer erzeugt nur eine äußerst geringe Ausgangsspannung. Deshalb kommt jeder Steckverbindung zwischen Tonabnehmer und Phonovorverstärker eine besondere Bedeutung zu.

Übergangswiderstände, lockere Kontakte oder oxidierte Oberflächen können das empfindliche Signal beeinträchtigen und unter Umständen Rauschen, Brummen oder Kanalprobleme verursachen.

The TAC wurde entwickelt, um eine mechanisch stabile und elektrisch zuverlässige Verbindung am Tonarmausgang herzustellen. Die hochwertige Kontaktbeschichtung schützt die Oberflächen und unterstützt eine langfristig gleichmäßige Signalübertragung.

Mehrschichtig beschichtete Kontakte

The TAC besitzt fünf Kontakte in der bei vielen hochwertigen Tonarmen verwendeten 270°-Anordnung.

Die Kontaktflächen verfügen über eine mehrschichtige Beschichtung:

1. Kupferbeschichtung als leitfähige Grundlage
2. Silberbeschichtung als besonders gut leitende Zwischenschicht
3. 24-Karat-Goldbeschichtung als korrosionsbeständige Kontaktoberfläche

Die äußere Goldschicht schützt die darunterliegenden leitfähigen Schichten vor Oxidation und sorgt für eine langfristig zuverlässige Kontaktqualität.

Verstellbarer Kontakteinsatz aus Teflon

Die fünf Kontakte befinden sich in einer verstellbaren Teflon-Scheibe. Dieser Einsatz kann gegenüber dem Steckergehäuse gedreht und an die Position der Tonarmbuchse angepasst werden.

Dadurch lässt sich die Ausrichtung des Gehäuses und des Kabelausgangs optimieren, ohne die Kontaktanordnung oder die Verdrahtung unnötig zu verdrehen.

Dies ist besonders bei beengten Einbausituationen oder Tonarmen hilfreich, deren Anschlussbuchse nicht exakt in Richtung der gewünschten Kabelführung ausgerichtet ist.

Teflon bietet gleichzeitig eine sehr gute elektrische Isolation zwischen den einzelnen Kontakten.

90°-Version – abgewinkelter Kabelausgang

Die 90°-Ausführung wurde insbesondere für Tonarme mit vertikal nach unten gerichteter Anschlussbuchse entwickelt.

Der Stecker wird vertikal in den Tonarm eingesetzt, während das Phonokabel horizontal beziehungsweise seitlich aus dem Gehäuse geführt wird. Dadurch wird das Kabel nicht unmittelbar unterhalb des Tonarms stark gebogen.

Die 90°-Version eignet sich besonders für:

• vertikal montierte Tonarmbuchsen
• Plattenspieler mit geringer Bodenfreiheit
• Laufwerke mit begrenztem Platz unterhalb der Tonarmbasis
• seitliche Kabelführung
• eine möglichst geringe mechanische Belastung des Phonokabels

180°-Version – gerader Kabelausgang

Bei der 180°- beziehungsweise geraden Ausführung verlässt das Kabel den Stecker in Verlängerung der Steckrichtung.

Diese Variante eignet sich für:

• horizontal ausgerichtete Tonarmbuchsen
• Tonarme mit ausreichend Platz hinter dem Anschluss
• direkte, gerade Kabelführung
• frei stehende Tonarmkonstruktionen
• Anwendungen ohne erforderliche Umlenkung des Kabels

Die geeignete Variante hängt von der Einbaurichtung des Tonarms und den Platzverhältnissen am Plattenspieler ab.

Vergleich der Ausführungen

Merkmal	TAC 90°	TAC 180°
Gehäuseform	Abgewinkelt	Gerade
Kabelausgang	Seitlich beziehungsweise horizontal	Gerade nach hinten
Geeignet für	Vertikale Tonarmbuchsen	Horizontale Tonarmbuchsen
Platzbedarf unter dem Tonarm	Geringer	Größer
Kabelführung	Ohne enge Biegung zur Seite	Direkt in Steckrichtung
Kontakteinsatz	Drehbar	Drehbar
Kontaktanordnung	5-polig, 270°	5-polig, 270°

Für verschiedene Kabeltypen geeignet

Das Gehäuse bietet ausreichend Platz, um die einzelnen Leiter nach dem Verlöten sorgfältig innerhalb des Steckers zu positionieren.

The TAC wurde insbesondere für folgende Tonarmkabel von van den Hul entwickelt:

• D-501 Hybrid
• D-501 Silver Hybrid
• D-502 Hybrid

Durch den flachen Kabeleingang eignet sich The TAC besonders gut für das flache D-502-Hybrid-Twin-Kabel.

Auch andere geeignete Phonokabel können verwendet werden, sofern deren Abmessungen, Leiteraufbau und mechanische Eigenschaften zum Stecker passen.

Kabelöffnung von 10 × 4 Millimetern

Der Kabeleingang besitzt eine rechteckige Öffnung mit einer Breite von 10 Millimetern und einer Höhe von 4 Millimetern.

Vor der Montage sollte geprüft werden, ob das vorgesehene Kabel einschließlich Außenmantel durch diese Öffnung geführt und zuverlässig fixiert werden kann.

Besonders runde Kabel mit großem Außendurchmesser oder sehr steife Konstruktionen sind möglicherweise nicht geeignet.

Dreiteilige Gehäusekonstruktion

Das schwarze Gehäuse besteht aus drei Teilen. Nach dem Verlöten und Positionieren der einzelnen Leiter wird die hintere Gehäusemutter festgezogen.

Dadurch wird das Kabel mechanisch fixiert und gegen unbeabsichtigtes Herausziehen geschützt. Eine korrekt ausgeführte Zugentlastung verhindert, dass Bewegungen des Kabels direkt auf die empfindlichen Lötstellen übertragen werden.

Die hintere Mutter darf nur so weit angezogen werden, dass das Kabel sicher gehalten wird. Übermäßiger Druck könnte den Kabelmantel oder die innenliegenden Leiter beschädigen.

Fachgerechte Montage empfohlen

Die Leiter eines Phonokabels sind häufig sehr dünn und empfindlich. Für eine zuverlässige Konfektionierung werden ein geeigneter Feinlötkolben, sauberes Lötzinn und Erfahrung im Umgang mit kleinen Steckverbindern benötigt.

Eine unsachgemäße Montage kann zu folgenden Problemen führen:

• vertauschte Kanäle
• falsche Signalmasse
• Brummen oder Störgeräusche
• beschädigte Kabeladern
• kalte Lötstellen
• Kurzschlüsse zwischen den Kontakten
• unzureichende Zugentlastung

Aus diesem Grund empfehlen wir, die Montage durch einen Fachhändler oder eine erfahrene Fachkraft durchführen zu lassen.

Anschlussbelegung prüfen

Die fünf Kontakte dienen üblicherweise zur Übertragung von:

• Signal linker Kanal
• Rückleiter linker Kanal
• Signal rechter Kanal
• Rückleiter rechter Kanal
• Tonarm- beziehungsweise Gehäusemasse

Die genaue Pinbelegung muss jedoch vor der Montage anhand der Unterlagen des Tonarmherstellers geprüft werden. Sie darf nicht allein anhand der räumlichen Position oder einer Kabelfarbe angenommen werden.

Eine falsche Verdrahtung kann zu vertauschten Kanälen, Phasenfehlern, Brummen oder Kurzschlüssen führen.

Passform nicht mit Gewalt herstellen

Obwohl The TAC der verbreiteten 5-poligen 270°-Tonarmkonfiguration entspricht, können die Außentoleranzen einzelner Tonarmbuchsen unterschiedlich ausfallen.

Der Stecker darf niemals mit Gewalt in die Tonarmbuchse gedrückt werden. Vor der endgültigen Montage sollte die Passform vorsichtig geprüft werden.

Falls eine mechanische Anpassung des Gehäuses notwendig sein sollte, muss diese gleichmäßig, minimal und fachgerecht erfolgen. Wir empfehlen, eine solche Anpassung ausschließlich durch einen Fachhändler vornehmen zu lassen, damit Kontakteinsatz, Gehäuse und Tonarmbuchse nicht beschädigt werden.

Kontaktpflege

Für die Pflege der vergoldeten Kontakte empfiehlt van den Hul die Kontaktflüssigkeit The Solution.

Vor einer Behandlung sollten die Kontakte vorsichtig gereinigt werden. Anschließend wird The Solution nur hauchdünn aufgetragen. Große Flüssigkeitsmengen sind nicht erforderlich.

Scheuernde oder abrasive Reinigungsmittel dürfen nicht an den vergoldeten Kontaktflächen verwendet werden, da sie die Beschichtung beschädigen könnten.

Besondere Merkmale

• Hochwertiger Tonarmstecker für Phonokabel
• Erhältlich als 90°- und 180°-Version
• Fünf Kontakte in 270°-Anordnung
• 24-Karat-vergoldete Kontaktoberflächen
• Silberne und kupferne Zwischenschichten
• Verstellbarer Kontakteinsatz
• Hochwertige Teflon-Isolation
• Flexible Ausrichtung gegenüber dem Steckergehäuse
• Dreiteilige Gehäusekonstruktion
• Mechanische Kabelklemmung über die hintere Mutter
• Rechteckiger Kabeleingang für flache Phonokabel
• Besonders geeignet für van-den-Hul-Tonarmkabel
• Schwarze Gehäuseausführung
• Für professionelle Lötmontage vorgesehen

Technische Daten

Merkmal	Angabe
Produkttyp	5-poliger Tonarmstecker
Varianten	90° abgewinkelt oder 180° gerade
Kontaktanordnung	270° / 5-polig
Anzahl der Kontakte	5
Kontaktbeschichtung	24-Karat-Gold über Silber- und Kupferbeschichtung
Kontaktträger	Verstellbare Teflon-Scheibe
Gehäuse	Dreiteilige Konstruktion
Farbe	Schwarz
Kabelbefestigung	Klemmung über hintere Gehäusemutter
Kabelöffnung	10 × 4 mm, Breite × Höhe
Montageart	Lötmontage
Empfohlene Kabel	D-501 Hybrid, D-501 Silver Hybrid und D-502 Hybrid
Kontaktpflege	Van den Hul The Solution

Montagehinweise

• Vor der Montage die mechanische Passform am Tonarm prüfen.
• Die Pinbelegung anhand der Tonarmunterlagen kontrollieren.
• Kabel und Gehäuseteile vor dem Verlöten in der richtigen Reihenfolge auffädeln.
• Nur einen temperaturgeregelten Feinlötkolben verwenden.
• Die Kontakte nicht unnötig lange erhitzen.
• Auf ausreichende elektrische Isolation zwischen den Pins achten.
• Zugkräfte von den Lötstellen fernhalten.
• Die hintere Gehäusemutter nicht übermäßig fest anziehen.
• Nach der Montage alle Verbindungen auf Durchgang und Kurzschluss prüfen.
• Den Stecker niemals mit Gewalt in die Tonarmbuchse einsetzen.

Fazit

Van den Hul The TAC ist eine hochwertige Anschlusslösung für die professionelle Konfektionierung anspruchsvoller Tonarmkabel.

Seine mehrfach beschichteten Kontakte, die Teflon-Isolation und der drehbare Kontakteinsatz ermöglichen eine dauerhaft zuverlässige und flexibel ausrichtbare Verbindung. Die Wahl zwischen abgewinkeltem und geradem Gehäuse erlaubt eine Anpassung an unterschiedliche Tonarme und Einbausituationen.

In Kombination mit einem geeigneten Phonokabel bildet The TAC eine hochwertige Verbindung zwischen Tonarm und Phonovorverstärker – gerade dort, wo besonders kleine und empfindliche Audiosignale übertragen werden.



Produktfamilie	Hifi Zubehör
Lieferumfang	Als gerader Stecker oder mit 90 Grad Winkel
Abmessungen der Kabelöffnung	10,0 x 4,0 mm (B x H)
Tip	Falls das Gehäuse der TAC nicht in der Tonarm-Connector passt verwenden Sie Schleifpapier, um den Außendurchmesser zu verringern
Farbe	Schwarz
