Edwards Audio Spezial-Tonarmgegengewicht aus Messing

Das Edwards Audio Spezial-Tonarmgegengewicht ist ein hochwertiges Upgrade für kompatible Edwards-Audio- und Rega-basierte Tonarme. Das Set besteht aus einem massiven Messinggegengewicht und einem passenden, verschraubbaren hinteren Tonarmstummel.

Die besondere Konstruktion positioniert den Schwerpunkt des Gegengewichts tiefer und sorgt für eine feste mechanische Verbindung mit dem Tonarm. Dadurch kann das Gegengewicht zur Stabilisierung des Tonarms beitragen und unerwünschte Resonanzen innerhalb der Tonarmkonstruktion reduzieren.

Nach dem Einbau lässt sich die erforderliche Auflagekraft durch Verschieben des Gegengewichts präzise einstellen. Eine integrierte Fixierschraube hält das Gewicht anschließend zuverlässig in seiner Position.

Die wichtigsten Eigenschaften

• Spezialgegengewicht für kompatible Plattenspielertonarme
• Massives Gegengewicht aus Messing
• Polierte und schützende Oberfläche
• Tiefer positionierter Schwerpunkt
• Starre mechanische Ankopplung an den Tonarm
• Separater, verschraubbarer Tonarmstummel
• Fixierung des Gegengewichts über eine obere Schraube
• Keine elastische Gummientkopplung zwischen Gewicht und Stummel
• Präzise Einstellung der Auflagekraft
• Kann Stabilität und Resonanzverhalten des Tonarms optimieren
• Geeignet für Edwards Audio EA101 und EA202
• Kompatibel mit ausgewählten Rega- und Rega-basierten Tonarmen
• Austausch- und Tuningteil für anspruchsvolle Vinylwiedergabe

Die Aufgabe des Tonarmgegengewichts

Das Tonarmgegengewicht erfüllt eine zentrale Funktion bei der Abtastung einer Schallplatte. Es gleicht das Gewicht des Tonabnehmers auf der gegenüberliegenden Seite des Tonarmlagers aus und ermöglicht die Einstellung der erforderlichen Auflagekraft.

Diese muss genau zum verwendeten Tonabnehmer passen. Eine falsche Auflagekraft kann verschiedene Probleme verursachen:

• unsaubere Abtastung
• erhöhte Verzerrungen
• eingeschränkte Kanaltrennung
• vorzeitiger Verschleiß von Nadel und Schallplatte
• instabile Wiedergabe bei anspruchsvollen Musikpassagen
• Herausspringen der Nadel bei zu geringer Auflagekraft

Ein stabiles und zuverlässig fixiertes Gegengewicht ist deshalb eine wichtige Voraussetzung für die korrekte Funktion des Tonarms.

Tieferer Schwerpunkt

Das Edwards Audio Spezial-Gegengewicht ist so ausgeführt, dass sein Schwerpunkt vergleichsweise tief liegt. Ein niedrigerer Masseschwerpunkt kann die mechanische Stabilität des Tonarms unterstützen.

Dadurch kann der Tonarm weniger empfindlich auf kleine Bewegungen und mechanische Anregungen reagieren. Ziel der Konstruktion ist ein kontrollierteres Verhalten des gesamten Tonarm-Tonabnehmer-Systems.

Mögliche Vorteile sind:

• stabilere Führung des Tonarms
• ruhigeres mechanisches Verhalten
• definiertere Abtastbedingungen
• verbesserte Kontrolle bei verwellten Schallplatten
• geringere Beeinflussung durch unerwünschte Resonanzen

Die tatsächliche Wirkung hängt vom verwendeten Tonarm, Tonabnehmer, Auflagegewicht und Gesamtaufbau des Plattenspielers ab.

Massives Messinggegengewicht

Das Gegengewicht wird aus massivem Messing gefertigt. Messing bietet eine hohe Materialdichte und ermöglicht dadurch eine kompakte Bauform bei gleichzeitig ausreichender Masse.

Die polierte und geschützte Oberfläche verleiht dem Gegenstück eine hochwertige Optik und schützt das Material vor äußeren Einflüssen.

Durch die kompakte Masse kann das Gegengewicht – abhängig vom verwendeten Tonabnehmer – näher am Tonarmlager positioniert werden. Dies kann das Massenträgheitsmoment reduzieren und eine kontrollierte Bewegung des Tonarms unterstützen.

Starre mechanische Verbindung

Bei verschiedenen serienmäßigen Gegengewichten kommen elastische Kunststoff- oder Gummielemente zum Einsatz. Das Edwards Audio Spezial-Gegengewicht setzt dagegen auf eine feste Verbindung zwischen Tonarmstummel und Gegengewicht.

Das Gewicht wird auf den hinteren Stummel geschoben und anschließend mit der integrierten Fixierschraube in der gewünschten Position arretiert.

Diese Konstruktion bietet folgende Vorteile:

• definierte Position des Gegengewichts
• kein unbeabsichtigtes Verdrehen
• stabile Einstellung der Auflagekraft
• feste mechanische Verbindung
• geringere Beweglichkeit zwischen den Bauteilen
• zuverlässige Langzeitfixierung

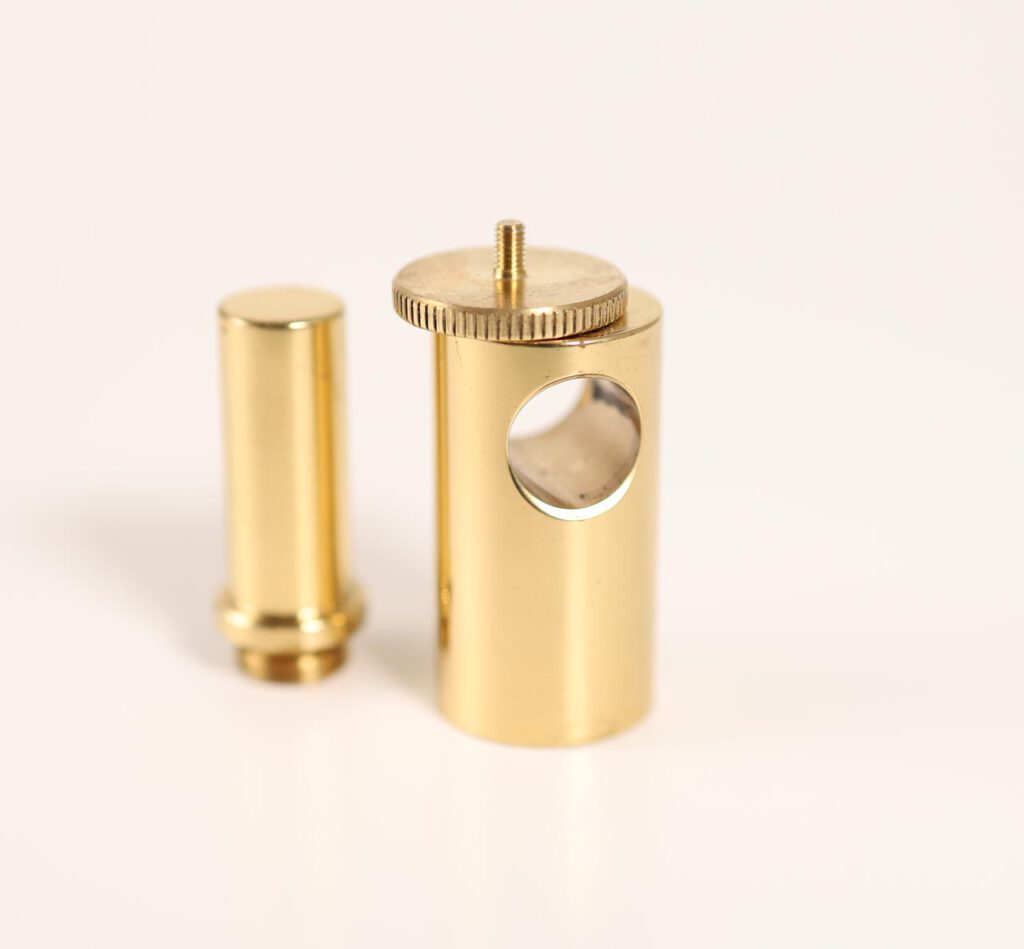

Neuer Tonarmstummel im Lieferumfang

Zum Lieferumfang gehört ein passender Metallzylinder mit Gewinde, der den vorhandenen hinteren Tonarmstummel ersetzt.

Der neue Stummel wird direkt in das Tonarmrohr eingeschraubt und bildet eine stabile Aufnahme für das Messinggegengewicht. Dadurch wird nicht nur das eigentliche Gewicht ausgetauscht, sondern auch seine Verbindung zum Tonarm verändert.

Der Umbau sollte sorgfältig erfolgen, damit das Tonarmlager nicht durch übermäßige Dreh- oder Seitenkräfte belastet wird.

Kompatible Tonarme

Das Spezial-Gegengewicht wurde insbesondere für folgende Edwards-Audio-Tonarme entwickelt:

• Edwards Audio EA101
• Edwards Audio EA202
• entsprechende TALK-Electronics-Tonarmvarianten
• ausgewählte Rega-basierte OEM-Tonarme

Abhängig von Baujahr und Ausführung kann das Set außerdem mit ausgewählten Versionen folgender Rega-Tonarme kompatibel sein:

• Rega RB202
• Rega RB220
• Rega RB250
• Rega RB251
• konstruktiv verwandte Rega-OEM-Tonarme

Entscheidend ist eine passende hintere, verschraubte Tonarmaufnahme mit dem erforderlichen Gewinde. Die Bezeichnung des Tonarms allein reicht für eine sichere Zuordnung nicht immer aus, da es unterschiedliche Produktionsversionen geben kann.

Bitte prüfen Sie vor der Bestellung:

• genaue Tonarmbezeichnung
• Ausführung des vorhandenen Tonarmstummels
• Gewindedurchmesser und Gewindeart
• Gewicht des verwendeten Tonabnehmers
• erforderlicher Einstellbereich der Auflagekraft
• ausreichenden Abstand zu Zarge und Staubschutzhaube

Im Zweifelsfall empfehlen wir, Fotos des vorhandenen Tonarmendes und die genaue Plattenspielerbezeichnung an uns zu senden.

Mögliche klangliche Auswirkungen

Ein Tonarmgegengewicht beeinflusst nicht nur die Auflagekraft, sondern auch die Massenverteilung und das Resonanzverhalten des Tonarms.

Durch die massive Messingausführung, den tieferen Schwerpunkt und die starre Verbindung kann sich – abhängig von der jeweiligen Kombination – ein ruhigeres und kontrollierteres Klangbild ergeben.

Mögliche Veränderungen sind:

• stabilere räumliche Abbildung
• präzisere Konturen
• bessere Durchzeichnung
• kontrolliertere Basswiedergabe
• klarere Impulse
• ruhigerer Wiedergabehintergrund
• verbesserte Abtastung dynamischer Passagen

Das hörbare Ergebnis hängt vom Plattenspieler, Tonarm, Tonabnehmer und der korrekten Justage ab. Entscheidend ist insbesondere eine exakt eingestellte Auflagekraft.

Montage des Spezial-Gegengewichts

Für die Montage sind technisches Verständnis, geeignetes Werkzeug und eine Tonarmwaage erforderlich. Zum Schutz des Tonarmlagers wird empfohlen, den Tonarm für den Umbau auszubauen oder den Austausch von einem Fachhändler durchführen zu lassen.

Grundsätzlicher Montageablauf

1. Plattenspieler ausschalten und vom Stromnetz trennen.
2. Tonabnehmernadel mit dem Nadelschutz sichern.
3. Vorhandenes Gegengewicht entfernen.
4. Tonarm beziehungsweise Tonarmlager sicher abstützen.
5. Den vorhandenen Tonarmstummel vorsichtig herausschrauben.
6. Dabei das Tonarmrohr festhalten, damit keine Drehkräfte auf das Lager übertragen werden.
7. Den mitgelieferten Gewindestummel vorsichtig einschrauben.
8. Messinggegengewicht auf den neuen Stummel schieben.
9. Tonarm zunächst vollständig ausbalancieren.
10. Vorgeschriebene Auflagekraft mit einer Tonarmwaage einstellen.
11. Gegengewicht mit der oberen Schraube vorsichtig fixieren.
12. Antiskating entsprechend der Auflagekraft neu einstellen.
13. Bewegungsfreiheit des Tonarms kontrollieren.
14. Abstand zu Zarge und Staubschutzhaube prüfen.

Die Fixierschraube darf nur so weit angezogen werden, dass das Gegengewicht sicher gehalten wird. Übermäßige Kraft kann Bauteile beschädigen.

Auflagekraft unbedingt neu einstellen

Nach dem Austausch des Gegengewichts muss die Auflagekraft vollständig neu justiert werden. Vorherige Markierungen oder Einstellungen sind nicht mehr gültig.

Da das Edwards Audio Spezial-Gegengewicht keine kalibrierte Skala besitzt, sollte die Auflagekraft mit einer geeigneten Tonarmwaage kontrolliert werden.

Beachten Sie dabei den vom Tonabnehmerhersteller empfohlenen Bereich. Anschließend müssen auch Antiskating und gegebenenfalls Tonarmhöhe beziehungsweise VTA überprüft werden.

Einfluss auf die effektive Tonarmmasse

Ein anderes Gegengewicht verändert die Massenverteilung des Tonarms. Je nach Gewicht und Position kann dadurch auch die effektive Masse des Systems beeinflusst werden.

Für eine optimale Kombination müssen Tonarm, Tonabnehmer und Nadelnachgiebigkeit zueinander passen. Bei sehr leichten oder ungewöhnlich schweren Tonabnehmern sollte vor dem Kauf geprüft werden, ob der notwendige Einstellbereich erreicht wird.

Technische Daten

Merkmal	Angabe
Hersteller	Edwards Audio / TALK Electronics
Produkttyp	Tonarmgegengewicht mit hinterem Tonarmstummel
Material des Gegengewichts	Massives Messing
Oberfläche	Poliert und geschützt
Bauweise	Tiefer Masseschwerpunkt
Befestigung des Gewichts	Fixierschraube auf der Oberseite
Ankopplung	Starr, ohne Gummientkopplung
Tonarmstummel	Metallzylinder mit Schraubgewinde
Aufnahme	Für kompatible 12-mm-Gewindeausführungen
Kompatibilität	Edwards Audio EA101 und EA202 sowie ausgewählte Rega-basierte Tonarme
Einstellung der Auflagekraft	Durch Verschieben des Gegengewichts
Tonarmwaage erforderlich	Empfohlen
Lieferumfang	Messinggegengewicht mit Fixierung und verschraubbarer Tonarmstummel

Häufig gestellte Fragen

Was bewirkt der tiefere Schwerpunkt?

Ein tiefer positionierter Schwerpunkt kann die mechanische Stabilität des Tonarms verbessern und seine Neigung zu unerwünschten Bewegungen reduzieren.

Ist das Gegengewicht für alle Edwards-Audio-Tonarme geeignet?

Nein. Es wurde insbesondere für EA101, EA202 und konstruktiv verwandte Modelle entwickelt. Neuere Edwards-Audio-Tonarme können eine andere Aufnahme besitzen.

Passt das Gegengewicht auf jeden Rega-Tonarm?

Nein. Es ist nur für ausgewählte Rega- beziehungsweise Rega-basierte Tonarme mit passendem verschraubbarem Tonarmstummel vorgesehen. Die Kompatibilität sollte vor der Bestellung geprüft werden.

Ist der hintere Tonarmstummel enthalten?

Ja. Das Set enthält neben dem Messinggegengewicht einen passenden Metallzylinder mit Gewinde zur Befestigung am Tonarm.

Wie wird das Gegengewicht fixiert?

Nach der Einstellung der Auflagekraft wird das Gegengewicht mit einer integrierten Schraube in seiner Position arretiert.

Benötige ich eine Tonarmwaage?

Ja, eine Tonarmwaage wird dringend empfohlen. Nach dem Austausch des Gegengewichts muss die Auflagekraft vollständig neu eingestellt werden.

Kann ich das Gegengewicht selbst montieren?

Mit technischem Verständnis und geeignetem Werkzeug ist die Montage möglich. Da beim Entfernen des alten Tonarmstummels Kräfte auf das empfindliche Tonarmlager wirken können, empfehlen wir im Zweifelsfall die Montage durch einen Fachhändler.

Passt das Gewicht zu jedem Tonabnehmer?

Nicht automatisch. Das Gewicht des Tonabnehmers muss innerhalb des Einstellbereichs des Gegengewichts liegen. Besonders leichte oder schwere Systeme sollten vorab geprüft werden.

Muss das Antiskating neu eingestellt werden?

Ja. Nach der Einstellung der neuen Auflagekraft sollte auch das Antiskating entsprechend kontrolliert und angepasst werden.

Verändert das Gegengewicht den Klang?

Das Gegengewicht verändert Massenverteilung, Schwerpunkt und mechanische Kopplung des Tonarms. Dadurch können sich hörbare Veränderungen ergeben. Deren Ausmaß hängt jedoch von der gesamten Tonarm-Tonabnehmer-Kombination ab.

Fazit

Das Edwards Audio Spezial-Tonarmgegengewicht ist ein durchdachtes mechanisches Upgrade für kompatible Edwards-Audio- und Rega-basierte Tonarme.

Die Kombination aus massivem Messing, tieferem Schwerpunkt, starrer Befestigung und einem neuen verschraubbaren Tonarmstummel kann die mechanische Stabilität und das Resonanzverhalten des Tonarms optimieren.

Nach fachgerechter Montage und präziser Neueinstellung der Auflagekraft bietet das Spezial-Gegengewicht eine hochwertige Möglichkeit, ältere kompatible Tonarme gezielt aufzuwerten.



Lieferumfang	Gegengewicht mit Fixierung, Zylinder mit Gewinde zur Verschraubung an den Tonarm
Kompatible Tonarme	Edwards 101 und 202 sowie deren ähnliche Modell aus den Hause Rega Kompatible
