D-501 Silver Hybrid
Das van den Hul D-501 Silver Hybrid ist ein High-End-Phono- und Tonarmkabel mit zwei Signalleitern aus reinem Matched-Crystal-Silber. Eine Hybridabschirmung aus versilbertem MC-OFC und Linear Structured Carbon sowie die niedrige Kapazität von 58 pF/m unterstützen eine präzise und störungsarme Signalübertragung.
Beschreibung
High-End-Phonokabel mit Signalleitern aus Matched-Crystal-Silber
Das van den Hul D-501 Silver Hybrid ist die konsequente High-End-Ausführung des bewährten D-501 Hybrid. Sein entscheidendes Merkmal sind zwei flexible Signalleiter aus hochwertigem Matched-Crystal-Silber.
Eine zusätzliche Abschirmkonstruktion aus versilbertem Matched-Crystal-OFC und Linear Structured Carbon schützt die empfindlichen Audiosignale vor äußeren Störeinflüssen. Mit einem Durchmesser von nur 4,0 mm bleibt das Kabel trotz seines anspruchsvollen Aufbaus ausgesprochen flexibel.
Das D-501 Silver Hybrid wurde insbesondere für hochwertige Tonarme, Plattenspieler und Phono-Vorverstärker entwickelt. Darüber hinaus eignet es sich für professionelle Mikrofon-, Studio- und Mischpultanwendungen.
Für anspruchsvolle Analogsysteme
Tonabnehmer liefern wesentlich kleinere Signalspannungen als klassische Hochpegelquellen. Besonders hochwertige Moving-Coil-Systeme erzeugen teilweise nur wenige Zehntel Millivolt.
Diese äußerst kleinen Signale reagieren empfindlich auf elektromagnetische Einstreuungen, Brummstörungen, Kontaktprobleme und ungünstige Kabelkapazitäten.
Das D-501 Silver Hybrid wurde speziell für die präzise und störungsarme Übertragung solcher Kleinsignale entwickelt. Seine Kombination aus reinen Silberleitern, niedriger Kapazität, LSC-Technologie und wirkungsvoller Abschirmung ist auf besonders anspruchsvolle Phonoanlagen ausgelegt.
Zwei Signalleiter aus reinem Matched-Crystal-Silber
Im Inneren des Kabels befinden sich zwei gleichwertige Signalleiter. Jeder Leiter besteht aus:
- 15 feinen Silberlitzen
- jeweils 0,10 mm Einzeldrahtdurchmesser
- hochwertigem Matched-Crystal-Silber
- einer eigenen Cell-PE-Isolierung
Anders als beim normalen D-501 Hybrid bestehen die Signalleiter nicht aus versilbertem Kupfer, sondern vollständig aus hochwertigem Silber.
Matched Crystal bezeichnet eine besonders kontrollierte Materialstruktur mit vergleichsweise wenigen Kristallübergängen. Van den Hul setzt dieses Leitermaterial ein, um sehr kleine Signalinformationen möglichst präzise und verlustarm zu übertragen.
Symmetrischer Innenaufbau
Das D-501 Silver Hybrid besitzt einen symmetrischen Innenaufbau mit zwei identischen Signalleitern.
Bei einer symmetrischen Verbindung übernehmen die beiden Leiter die positive und negative Signalphase. Die Abschirmung bleibt vom eigentlichen Audiosignal getrennt und dient ausschließlich dem Schutz vor äußeren Störungen.
Bei einer unsymmetrischen Cinchverbindung wird ein Leiter für das Signal und der zweite als separate Rückleitung verwendet. Die Abschirmung muss dadurch nicht als eigentlicher Signalrückleiter dienen.
Für eine vollständige Stereo-Phonoverbindung werden zwei D-501-Silver-Kabelsektionen verwendet – jeweils eine für den linken und den rechten Kanal.
Niedrige Kapazität von 58 pF/m
Die Kapazität zwischen den beiden Signalleitern beträgt lediglich 58 pF pro Meter.
Die Gesamtkapazität aus Tonarmverkabelung, Phonokabel und Eingangskapazität des Phono-Vorverstärkers beeinflusst insbesondere bei Moving-Magnet-Tonabnehmern den Frequenzgang.
Die niedrige Kabelkapazität des D-501 Silver Hybrid bietet deshalb eine gute Grundlage für eine präzise Anpassung von Tonabnehmer und Phonostufe. Auch bei Moving-Coil-Systemen unterstützt der kontrollierte elektrische Aufbau eine unverfälschte Signalübertragung.
Hybride Doppelabschirmung
Die Abschirmung des D-501 Silver Hybrid besteht aus zwei unterschiedlichen Komponenten:
- einer spiralförmigen Metallabschirmung aus 72 Einzeldrähten mit jeweils 0,10 mm Durchmesser
- einer darunterliegenden, mit Linear Structured Carbon gesättigten leitfähigen Schicht
Für die metallische Abschirmung verwendet van den Hul hochwertiges Matched-Crystal-OFC mit einer dichten und besonders reinen Silberbeschichtung.
Das Metallgeflecht schützt das empfindliche Phonosignal vor elektromagnetischen und hochfrequenten Einstreuungen. Die zusätzliche LSC-Schicht dient der weiteren Bedämpfung unerwünschter elektrischer Einflüsse.
Der Widerstand der Abschirmung beträgt 0,032 Ω pro Meter.
Linear Structured Carbon
LSC steht für „Linear Structured Carbon“ und bezeichnet ein von van den Hul entwickeltes, elektrisch leitfähiges Kohlenstoffmaterial.
Beim D-501 Silver Hybrid ergänzt die LSC-Schicht die klassische Metallabschirmung. Nach Angaben des Herstellers hilft sie dabei, unerwünschte Störanteile zu bedämpfen und kleinste elektrische Unregelmäßigkeiten zu reduzieren.
Die Kombination aus Silberleitern, versilberter OFC-Abschirmung und kohlenstoffbasiertem LSC-Material erklärt die Bezeichnung „Hybrid“.
Cell-PE-Isolierung
Die beiden Signalleiter sind mit weißer beziehungsweise roter Cell-PE-Isolierung versehen.
Cell-PE ist ein geschäumtes Polyethylen mit guten elektrischen Isolationseigenschaften. Die Isolierung ist so ausgelegt, dass sie bei der fachgerechten Konfektionierung besonders vorsichtig entfernt werden kann.
Dadurch wird das Risiko reduziert, die feinen und hochwertigen Silberlitzen durch ungeeignete Abisolierwerkzeuge zu beschädigen.
TAC-Tonarmanschluss

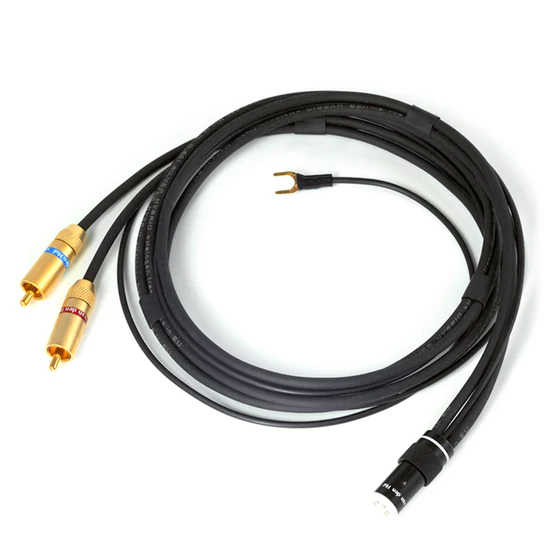

Für Tonarme mit einer fünfpoligen DIN-Buchse kann das D-501 Silver Hybrid mit dem van-den-Hul-TAC-Stecker geliefert werden.
Der TAC ist ein hochwertiger fünfpoliger Tonarmstecker mit vergoldeten Kontakten. Er ist in zwei Bauformen erhältlich:
- gerade Ausführung mit 180°
- abgewinkelte Ausführung mit 90°
Die gerade Version eignet sich für Tonarmanschlüsse mit ausreichend Platz nach hinten oder unten. Die Winkelversion empfiehlt sich bei begrenztem Raum unter dem Plattenspieler oder hinter der Tonarmbasis.
Vor der Bestellung sollte geprüft werden, welche Steckerform mechanisch zum verwendeten Tonarm passt.
Verschiedene Anschlussvarianten
Das D-501 Silver Hybrid ist in unterschiedlichen Konfigurationen erhältlich:
RCA auf RCA
Für Plattenspieler oder Tonarme mit separaten Cinchbuchsen und Phono-Vorverstärker mit unsymmetrischen Cincheingängen.
TAC auf RCA
Für Tonarme mit fünfpoligem DIN-Anschluss und Phono-Vorverstärker mit Cincheingängen.
TAC auf XLR
Für Tonarme mit fünfpoligem DIN-Anschluss und Phono-Vorverstärker mit vollständig symmetrischen XLR-Eingängen.
Individuelle Konfektionen
Das Kabel kann außerdem mit Neutrik-XLR- oder 6,3-mm-Klinkensteckern konfektioniert werden. Sonderlängen und spezielle Anschlusskombinationen sind auf Anfrage möglich.
C-4.0-Cinchstecker
Für die Cinchkonfektionierung verwendet van den Hul den C-4.0-Cinchstecker.
Der Mittelkontakt besteht aus Phosphorbronze mit einer dichten Goldbeschichtung. Ein innerer Isolationsring aus Teflon trennt den Mittelkontakt vom äußeren Massekontakt.
Die Vergoldung schützt die Kontaktflächen vor Korrosion und unterstützt langfristig zuverlässige elektrische Verbindungen.
Bei einer Cinchausführung mit Richtungs- beziehungsweise „Ground End“-Markierung sollte die gekennzeichnete Anschlussrichtung beachtet werden.
Optional mit separater Masseleitung
Das D-501 Silver Hybrid kann auf Wunsch mit einer zusätzlichen Masseleitung geliefert werden.
Diese wird üblicherweise zwischen der Erdungsklemme des Plattenspielers beziehungsweise Tonarms und dem Ground-Anschluss des Phono-Vorverstärkers verbunden.
Eine korrekt ausgeführte Masseverbindung kann helfen, Brummstörungen durch unterschiedliche Massepotentiale zu vermeiden. Ob die zusätzliche Verbindung erforderlich ist, hängt von der Konstruktion des Plattenspielers, des Tonarms und der Phonostufe ab.
Mikrofon- und Studioanwendungen
Das D-501 Silver Hybrid eignet sich nicht nur als Phonokabel. Aufgrund seines symmetrischen Aufbaus, der hohen Abschirmwirkung und des kompakten Durchmessers kann es ebenfalls für professionelle Anwendungen genutzt werden:
- hochwertige Mikrofonverbindungen
- kritische Aufnahmesituationen
- Mischpulte
- Studioverkabelungen
- symmetrische Kleinsignalverbindungen
- hochwertige interne Geräteverkabelungen
Die Kombination aus hoher Flexibilität und anspruchsvollen Leitermaterialien ist besonders dort interessant, wo sehr kleine Signale übertragen werden müssen.
Halogenfreier HULLIFLEX-Mantel
Der mattschwarze Außenmantel besteht aus van den Huls halogenfreiem HULLIFLEX-Material.
Der Mantel schützt die empfindliche Silber- und Abschirmkonstruktion vor mechanischen sowie chemischen Einflüssen. Gleichzeitig bleibt das Kabel besonders flexibel.
Mit einem Außendurchmesser von nur 4,0 mm lässt sich das D-501 Silver Hybrid problemlos hinter einem Plattenspieler, innerhalb einer Tonarmbasis oder in engen Kabelkanälen verlegen.
Klangliche Ausrichtung
Van den Hul zählt das D-501 Silver Hybrid klanglich zu den besten Kabeln des eigenen Programms.
Die reinen Matched-Crystal-Silberleiter sind auf eine besonders detailreiche, offene und präzise Signalübertragung ausgelegt. Die niedrige Kapazität unterstützt die Wiedergabe feinster Tonabnehmerinformationen, während die Hybridabschirmung äußere Störungen wirkungsvoll reduzieren soll.
In einer entsprechend hochwertigen Phonoanlage kann das Kabel zu einer klaren räumlichen Abbildung, fein differenzierten Klangfarben und einer sauberen Darstellung dynamischer Abstufungen beitragen.
Der tatsächlich wahrnehmbare Einfluss hängt unter anderem vom Tonabnehmer, der Phonostufe, der Kabellänge, den verwendeten Steckverbindern und der Masseführung ab.
D-501 Silver Hybrid oder D-501 Hybrid?
Beide Modelle besitzen den gleichen grundlegenden, symmetrischen Kabelaufbau. Die wesentlichen Unterschiede liegen im Material der Signalleiter, der Kapazität und dem Kabeldurchmesser.
| Merkmal | D-501 Silver Hybrid | D-501 Hybrid |
|---|---|---|
| Signalleiter | Reines Matched-Crystal-Silber | Dicht versilbertes OFC |
| Aufbau je Leiter | 15 × 0,10 mm | 19 × 0,10 mm |
| Abschirmung | 72 × 0,10 mm versilbertes MC-OFC plus LSC | 96 × 0,10 mm versilbertes MC-OFC plus LSC |
| Kapazität | 58 pF/m | 75 pF/m |
| Leiterwiderstand | 0,119 Ω/m | 0,113 Ω/m |
| Schirmwiderstand | 0,032 Ω/m | 0,023 Ω/m |
| Kabeldurchmesser | 4,0 mm | 4,5 mm |
| Cinchstecker | C-4.0, vergoldet | C-5.5, vergoldet |
| Produktklasse | High-End | Mittelklasse |
Das D-501 Hybrid bietet eine hochwertige und vielseitige Lösung mit versilberten Kupferleitern.
Das D-501 Silver Hybrid richtet sich an besonders anspruchsvolle Analogsysteme, bei denen reine Silberleiter und eine niedrigere Kabelkapazität gewünscht werden.
D-501 Silver Hybrid oder D-502 Hybrid?
Das D-501 Silver Hybrid besitzt eine einzelne abgeschirmte Kabelsektion mit zwei reinen Silberleitern. Für eine komplette Stereoverbindung werden zwei separate Leitungen verwendet.
Das D-502 Hybrid integriert dagegen beide Stereokanäle in einem gemeinsamen, flachen Zwillingskabel. Dessen Signalleiter bestehen jedoch aus versilbertem OFC und nicht aus reinem Silber.
Das D-501 Silver Hybrid setzt damit den Schwerpunkt auf besonders hochwertige Signalleiter. Das D-502 Hybrid bietet eine praktisch integrierte Stereo- und Masseführung.
Technische Daten
| Merkmal | Ausführung |
|---|---|
| Kabeltyp | High-End-Phono-, Tonarm- und Mikrofonkabel |
| Grundkonstruktion | Zweiadrig und symmetrisch aufgebaut |
| Anzahl der Signalleiter | Zwei |
| Aufbau je Signalleiter | 15 × 0,10 mm |
| Rechnerischer Leiterquerschnitt | Circa 0,118 mm² |
| Leitermaterial | Hochreines Matched-Crystal-Silber |
| Abschirmung | Zweilagige Hybridabschirmung |
| Metallische Abschirmung | 72 × 0,10 mm versilbertes MC-OFC |
| Zusätzliche Abschirmung | LSC-gesättigte leitfähige Schicht |
| Leiterwiderstand | 0,119 Ω/m |
| Widerstand der Abschirmung | 0,032 Ω/m |
| Kapazität zwischen den Leitern | 58 pF/m |
| Innenisolierung | Geschäumtes Cell-PE |
| Kabeldurchmesser | 4,0 mm |
| Außenmantel | Halogenfreies HULLIFLEX |
| Kabelfarbe | Mattschwarz |
| Cinchstecker | Van den Hul C-4.0, vergoldet |
| Tonarmstecker | TAC, gerade oder 90° abgewinkelt |
| XLR-Stecker | Neutrik mit versilberten Kontakten |
| Standardlängen | 1,0 m, 1,2 m und 1,5 m |
| Sonderlängen | Auf Anfrage |
| Separate Masseleitung | Optional |
| Produktklasse | High-End |
| Fertigung | Made in EU |
Hinweise zur Auswahl und Installation
Vor der Bestellung sollten die Anschlüsse am Tonarm, Plattenspieler und Phono-Vorverstärker geprüft werden. Bei einem fünfpoligen Tonarmanschluss muss außerdem zwischen einem geraden und einem abgewinkelten TAC-Stecker gewählt werden.
Bei Moving-Magnet-Tonabnehmern sollte die gesamte kapazitive Last aus Tonarmverkabelung, Phonokabel und Eingangskapazität des Phono-Vorverstärkers mit der Empfehlung des Tonabnehmerherstellers übereinstimmen.
Das Kabel sollte möglichst weit von Netzleitungen, Steckernetzteilen, Transformatoren und anderen potenziellen Störquellen entfernt verlegt werden.
Fazit
Das van den Hul D-501 Silver Hybrid ist ein besonders hochwertiges Phono- und Tonarmkabel mit zwei Signalleitern aus reinem Matched-Crystal-Silber.
Die niedrige Kapazität von 58 pF/m, die Hybridabschirmung aus versilbertem MC-OFC und Linear Structured Carbon sowie der flexible 4,0-mm-HULLIFLEX-Mantel machen es zu einer anspruchsvollen Verbindung für hochwertige Analogsysteme.
Eine konsequente Wahl für Musikliebhaber, die besonders kleine Tonabnehmersignale mit hoher Auflösung, wirkungsvoller Abschirmung und größtmöglicher Materialqualität übertragen möchten.
Zusätzliche Informationen
| Verfügbare Standardlängen | 1,0m |
|---|---|
| Sonderlängen möglich | JA |
| Stecker | RCA 24 Karat Gold Typ C5.5 |
| Farbe | Schwarz |
| Durchmesser B/D | 4,0mm |
| Hulliflex | Ja |
| Leiter | reiner Silberleiter (Matched Cristal) |
| Besonderheiten | Separates Erdungskabel mit Kabelschuhen auf beiden Seiten ( Nur fertigkonfektionierte Kabel) |
| Einspielzeit | 40 Stunden |
| Produktfamilie | Plattenspieler-Kabel, Tonarmverbindungskabel |
| Technologie Notes | H-Leiter: 11.9 Ohm/100 m |
| Lieferumfang | Verpackung, Prospekt |
| Klangbeschreibung | Musikalisch, Ruhig, Warm, Sauber, Tolle Klangfarben |
| Kapazität | Core-core: 58 pF/m. |
Anwendungsbereich
Anwendungsbereich
Verwenden Sie D-501 als:
- Tonarmkabel
- Microphonkabel
- als Audio-Verbindung zwischen Plattenspieler mit MM/MI/MC Tonabnehmern und dem Phonovorverstärkereingang
- Verbindung von Analogen Hifi Komponenten
