Schlankes, flexibles und doppelt abgeschirmtes Analogkabel für HiFi, mobile Audiogeräte und professionelle Installationen

Das Van den Hul The FLEXICON B4 ist ein besonders schlankes und flexibles analoges Verbindungskabel mit zwei separat isolierten Innenleitern und einer wirkungsvollen doppelten Abschirmung. Es eignet sich für symmetrische und unsymmetrische Audioverbindungen, mobile Musikquellen, Car-HiFi-Anlagen sowie für die interne Verkabelung von Verstärkern, Vorverstärkern und Mischpulten.

Die beiden mehrdrähtigen Innenleiter bestehen aus großkristallinem, sauerstofffreiem Kupfer mit einer dichten Silberbeschichtung. Eine geschäumte Polypropylen-Isolierung hält die Kapazität zwischen den Leitern niedrig. Die Kombination aus einem dichten spiralförmigen Schirm und einer verstärkten Aluminiumfolie schützt das Signal vor äußeren Störeinflüssen.

Mit einem Außendurchmesser von lediglich 3,7 Millimetern lässt sich The FLEXICON B4 problemlos hinter HiFi-Racks, in Kabelkanälen, innerhalb von Geräten oder in Fahrzeugen verlegen. Der halogenfreie weiße Hulliflex®-Mantel sorgt dabei für eine langlebige und mechanisch belastbare Außenhülle.

Ursprünglich für professionelle Tonstudios entwickelt

Die Geschichte des The FLEXICON B4 reicht bis in das Jahr 1990 zurück. Damals wurde Van den Hul von den Verantwortlichen eines großen südafrikanischen Studiokomplexes gebeten, die für den Betrieb der Anlage benötigten Audiokabel zu entwickeln.

Eines der Ergebnisse war das symmetrisch aufgebaute FLEXICON B4. Das Kabel wurde speziell für die interne Verkabelung professioneller Mischpulte entwickelt. Nach Angaben von Van den Hul wurden insgesamt rund 75 Kilometer davon an SSL, Neve und Focusrite geliefert. Das Kabel kam in drei speziell angefertigten Mischpulten mit jeweils 96 Kanälen für die BOP Studios in Südafrika zum Einsatz.

Diese professionelle Herkunft erklärt den Aufbau des FLEXICON B4: Es sollte eine zuverlässige Signalübertragung, eine niedrige Kapazität, eine wirkungsvolle Abschirmung sowie hohe Flexibilität und lange Lebensdauer miteinander verbinden.

Heute steht das Kabel auch für private HiFi-Anwendungen zur Verfügung. Besonders interessant ist es für Verbindungen, bei denen wenig Platz vorhanden ist oder mobile Geräte mit einer stationären HiFi-Anlage verbunden werden sollen.

Zwei mehrdrähtige Signalleiter

Im Inneren des The FLEXICON B4 befinden sich zwei separat isolierte Signalleiter. Jeder Leiter besteht aus zwölf Litzen mit jeweils 0,15 Millimetern Durchmesser.

Daraus ergibt sich pro Leiter ein effektiver Querschnitt von 0,212 mm², entsprechend ungefähr AWG 24. Der rechnerische Leiterdurchmesser beträgt rund 0,52 Millimeter.

Die beiden Innenleiter sind zur leichteren Identifikation unterschiedlich gekennzeichnet:

• roter Innenleiter
• schwarzer Innenleiter

Der mehrdrähtige Aufbau sorgt für eine hohe Flexibilität. Im Gegensatz zu einem starren Massivleiter kann das Kabel leichter bewegt und auch bei eingeschränkten Platzverhältnissen verlegt werden.

Der elektrische Widerstand jedes Innenleiters beträgt 0,0845 Ohm pro Meter beziehungsweise 8,45 Ohm pro 100 Meter.

Versilbertes großkristallines OFC-Kupfer

Als Leitermaterial verwendet Van den Hul großkristallines, sauerstofffreies Kupfer – sogenanntes Large Crystal OFC. Die Oberfläche der Kupferlitzen erhält zusätzlich eine dichte Silberbeschichtung.

Diese Materialkombination verbindet die gute Leitfähigkeit, Flexibilität und mechanische Stabilität von Kupfer mit einer hochwertigen Silberoberfläche. Gleichzeitig schützt die Beschichtung die Leiteroberfläche und stellt eine gleichmäßige leitfähige Kontaktfläche zwischen den einzelnen Litzen bereit.

The FLEXICON B4 verwendet keine Kohlenstoff-Hybridleiter. Die Signalübertragung erfolgt über die beiden metallischen, versilberten OFC-Kupferleiter.

Niedrige Leiterkapazität

Die Kapazität zwischen den beiden Innenleitern beträgt 47 pF pro Meter. Damit belastet das Kabel die angeschlossene Signalquelle nur vergleichsweise gering.

Eine niedrige Kapazität ist besonders bei längeren Kabelwegen sowie bei Geräten mit empfindlichen Ausgangsstufen hilfreich. Mit zunehmender Kabellänge steigt die elektrische Gesamtkapazität. Ein kapazitätsarmes Kabel lässt deshalb mehr Spielraum für längere Installationen.

Beim FLEXICON B4 wird die niedrige Kapazität unter anderem durch die geschäumte Polypropylen-Isolierung und die kontrollierte Anordnung der beiden Innenleiter erreicht.

Der Wert von 47 pF/m bezieht sich auf die Kapazität zwischen den beiden Signalleitern. Bei einer kundenspezifischen Konfektionierung können die effektiven elektrischen Werte je nach Anschlussart und Beschaltung variieren.

Geschäumte Polypropylen-Isolierung

Die beiden Innenleiter werden mit geschäumtem Polypropylen isoliert. Polypropylen besitzt günstige dielektrische Eigenschaften und eignet sich deshalb sehr gut für hochwertige Audioleitungen.

Durch die geschäumte Struktur befindet sich zusätzlich Luft innerhalb des Isolationsmaterials. Luft besitzt eine sehr niedrige Dielektrizitätskonstante. Dadurch lässt sich die Kapazität des Kabels reduzieren, ohne die mechanische Stabilität oder die sichere Trennung der Leiter zu beeinträchtigen.

Die Isolierung trägt außerdem dazu bei, die Position der beiden Innenleiter innerhalb des Kabels konstant zu halten.

Doppelte Abschirmung

The FLEXICON B4 besitzt eine zweistufige Abschirmung. Sie besteht aus:

• einer dichten spiralförmigen Abschirmung aus 48 Einzeldrähten mit jeweils 0,12 Millimetern Durchmesser
• einer speziell behandelten und mechanisch verstärkten Aluminiumfolie

Die Drahtabschirmung bietet eine leitfähige, flexible Schutzschicht. Die darunterliegende Aluminiumfolie schließt die verbleibenden Zwischenräume und verbessert insbesondere den Schutz gegenüber hochfrequenten Störungen.

Der Widerstand der Abschirmung beträgt 0,0285 Ohm pro Meter beziehungsweise 2,85 Ohm pro 100 Meter.

Durch die doppelte Abschirmung eignet sich das Kabel für Umgebungen, in denen verschiedene Netz-, Digital- und Signalleitungen nahe beieinanderliegen. Dazu gehören beispielsweise:

• HiFi-Racks mit vielen Geräten
• Mischpulte und Studiotechnik
• Computer-Audio-Arbeitsplätze
• Car-HiFi-Installationen
• fest installierte Audiotechnik
• interne Geräteverkabelungen
• mobile Musikquellen
• kompakte Desktop-Audiosysteme

Ideal für mobile Musikquellen

Eine der wichtigsten aktuellen Anwendungen des The FLEXICON B4 ist die Verbindung einer mobilen oder kompakten Musikquelle mit einer HiFi-Anlage.

In der Ausführung mit 3,5-mm-Stereo-Miniklinke auf zwei Cinchstecker können beispielsweise folgende Geräte angeschlossen werden:

• mobile Audioplayer
• Computer und Notebooks
• portable D/A-Wandler
• Kopfhörerverstärker mit Line-Ausgang
• ältere Smartphones oder Tablets mit Kopfhörerausgang
• kompakte Netzwerkplayer
• Fernseher mit analogem Audioausgang
• Radios und tragbare Audiogeräte

Die beiden Innenleiter übertragen den linken und rechten Audiokanal. Die Abschirmung dient bei dieser Konfiguration als gemeinsame Masse- beziehungsweise Rückleitung.

Das Kabel ist außerdem mit 3,5-mm-Stereo-Miniklinkensteckern an beiden Enden erhältlich. Diese Ausführung eignet sich für Verbindungen zwischen Geräten mit analogen 3,5-mm-Ein- und Ausgängen.

Unterschiedliche Anschlussvarianten

The FLEXICON B4 kann je nach Anwendung mit unterschiedlichen Steckverbindern konfektioniert werden.

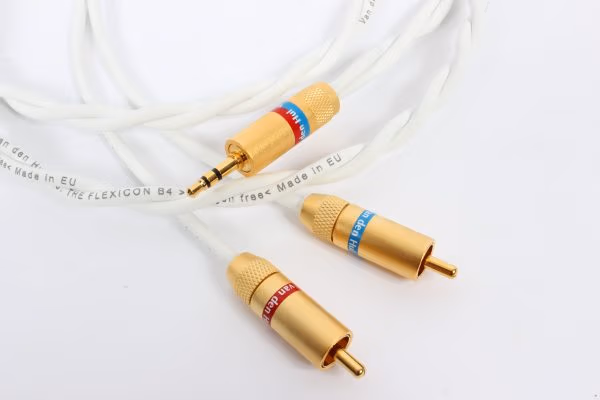

3,5-mm-Miniklinke auf zwei Cinchstecker

Diese Ausführung verbindet eine mobile oder kompakte Stereoquelle mit einem klassischen Cincheingang eines Verstärkers, Aktivlautsprechers oder Receivers.

3,5-mm-Miniklinke auf 3,5-mm-Miniklinke

Geeignet für analoge Stereo-Verbindungen zwischen zwei Geräten mit 3,5-mm-Anschlüssen.

Cinch auf Cinch

Als unsymmetrische Cinch-Verbindung kann das FLEXICON B4 zwischen klassischen HiFi-Komponenten eingesetzt werden. Für die Cinch-Konfektionierung sind die vergoldeten Van-den-Hul-C-4.0-Stecker vorgesehen.

XLR oder 6,3-mm-Klinke

Der zweiadrige, abgeschirmte Aufbau ermöglicht grundsätzlich auch eine symmetrische Konfektionierung mit XLR- oder dreipoligen 6,3-mm-Klinkensteckern. Diese Varianten werden in der Regel individuell angefertigt und gehören nicht in jedem Markt zum standardmäßig angebotenen Lieferprogramm.

Symmetrisch und unsymmetrisch einsetzbar

Das Kabel selbst besitzt zwei separat isolierte Innenleiter und eine eigene Abschirmung. Damit ist es grundsätzlich für symmetrische Signalverbindungen geeignet.

Bei einer symmetrischen Beschaltung übertragen die beiden Innenleiter die positive und die invertierte Signalphase. Die Abschirmung ist von der eigentlichen Signalführung getrennt. Störungen, die auf beide Signalleiter gleichermaßen einwirken, können am symmetrischen Eingang weitgehend unterdrückt werden.

Bei einer unsymmetrischen Verbindung übernimmt ein Innenleiter das Signal. Der zweite Leiter und die Abschirmung können abhängig von der vorgesehenen Konfektionierung für die Rückleitung und Masseführung genutzt werden.

Die elektrische Beschaltung sollte zur jeweiligen Anwendung passen. Individuelle Kabel sollten deshalb fachgerecht konfektioniert werden.

Halogenfreier Hulliflex®-Mantel

Der weiße Außenmantel besteht aus Van den Huls halogenfreiem Hulliflex®. Dieses Material wurde als langlebige Alternative zu herkömmlichen PVC-Mischungen entwickelt.

Hulliflex® schützt die innere Kabelkonstruktion gegen:

• mechanische Beanspruchung
• Alterung
• verschiedene chemische Einflüsse
• Verhärtung des Außenmantels
• alltägliche Belastungen bei Installation und Betrieb

Gleichzeitig bleibt das Kabel flexibel. Dies ist besonders bei mobilen Anwendungen, internen Geräteverkabelungen und der Verlegung in engen Kabelkanälen von Vorteil.

Seit 2006 besitzt der weiße Mantel zudem einen sehr hellen mintfarbenen Kennfaden, der als zusätzliches Identifikationsmerkmal dient.

Besonders schlanker Kabeldurchmesser

Mit einem Außendurchmesser von lediglich 3,7 Millimetern gehört The FLEXICON B4 zu den schlankeren analogen Verbindungskabeln von Van den Hul.

Der geringe Durchmesser erleichtert die Verlegung:

• hinter wandnah aufgestellten Möbeln
• in engen Kabelkanälen
• innerhalb von Verstärkern und Mischpulten
• in Fahrzeugen
• an Desktop-Audioanlagen
• in fest installierten Multiroom-Systemen
• bei dicht nebeneinanderliegenden Geräteanschlüssen

Trotz seines geringen Durchmessers besitzt das Kabel zwei vollwertige Signalleiter und eine zweistufige Abschirmung.

Klangliche Zielsetzung

The FLEXICON B4 wurde für eine möglichst saubere und störungsarme Signalübertragung entwickelt. Die versilberten OFC-Leiter, die niedrige Kapazität und die doppelte Abschirmung sollen das Signal zuverlässig zwischen den angeschlossenen Komponenten übertragen.

In einer passenden Anlage kann die Konstruktion folgende Eigenschaften unterstützen:

• klare und ausgewogene Wiedergabe
• gute Sprachverständlichkeit
• saubere Detaildarstellung
• präzise räumliche Zuordnung
• kontrollierte Hochtonwiedergabe
• niedriger Störpegel
• gute Kanaltrennung
• zuverlässige Übertragung auch bei längeren Kabelwegen

The FLEXICON B4 ist nicht auf eine künstliche Klangveränderung ausgelegt. Es soll vielmehr eine technisch zuverlässige Verbindung zwischen den beteiligten Audiokomponenten herstellen.

Vergleich innerhalb des Van-den-Hul-Sortiments

Modell	Konstruktion	Kapazität	Besonderheit	Empfohlener Einsatz
The FLEXICON B4	Zwei versilberte OFC-Leiter, doppelte Abschirmung	47 pF/m zwischen den Leitern	Sehr schlank, flexibel und vielseitig konfektionierbar	Miniklinke, Cinch, Studio, Installation und Car-HiFi
The BAY C5 Hybrid	Koaxialkabel mit versilbertem OFC und LSC	110 pF/m	Hybrid-Technologie und hohe Abschirmwirkung	Allgemeine Cinch-Verbindungen
The TIDE Hybrid	Zwei versilberte OFC-Leiter mit LSC	44 pF/m	Aufwendigere Hybrid-Abschirmung	Hochwertige Cinch- und XLR-Verbindungen
The INTEGRATION Hybrid	Vier amorphe Fusion-Leiter in Star-Quad-Anordnung	86 pF/m	Dreifache Abschirmung und Fusion Technology	Anspruchsvolle symmetrische und unsymmetrische Anwendungen

The FLEXICON B4 ist besonders interessant, wenn ein geringer Kabeldurchmesser, hohe Flexibilität und unterschiedliche Anschlussmöglichkeiten im Vordergrund stehen. Wer zusätzlich Van den Huls LSC-Hybrid-Technologie sucht, findet entsprechende Alternativen im The TIDE Hybrid oder The INTEGRATION Hybrid.

Technische Daten

Merkmal	Van den Hul The FLEXICON B4
Kabeltyp	Analoges Verbindungskabel
Konstruktion	Zweiadrig, abgeschirmt
Symmetrische Verwendung	Möglich
Unsymmetrische Verwendung	Möglich
Anzahl der Innenleiter	2
Kennzeichnung der Innenleiter	Rot und Schwarz
Leitermaterial	Großkristallines OFC mit dichter Silberbeschichtung
Aufbau je Innenleiter	12 × 0,15 mm
Leiterquerschnitt	0,212 mm²
Vergleichbare Leitergröße	ca. AWG 24
Leiterdurchmesser	ca. 0,52 mm
Leiterwiderstand	0,0845 Ω/m
Leiterisolierung	Geschäumtes Polypropylen
Kapazität	47 pF/m zwischen den Innenleitern
Abschirmung	Doppelt
Erste Abschirmung	Spiralförmige Abschirmung aus 48 × 0,12 mm
Zweite Abschirmung	Verstärkte Aluminiumfolie
Widerstand der Abschirmung	0,0285 Ω/m
Außenmantel	Halogenfreies Hulliflex®
Mantelfarbe	Weiß
Identifikationsmerkmal	Sehr heller mintfarbener Kennfaden
Außendurchmesser	3,7 mm
Prüfspannung	mindestens 300 V RMS
Produktklasse	Einstiegsklasse
Herstellung	Europäische Union

Anschluss- und Längenvarianten

Je nach aktuellem Lieferprogramm und Konfektionierung sind unter anderem folgende Ausführungen möglich:

• 3,5-mm-Stereo-Miniklinke auf 3,5-mm-Stereo-Miniklinke
• 3,5-mm-Stereo-Miniklinke auf zwei Cinchstecker
• Stereo-Cinch auf Stereo-Cinch
• individuelle Konfektionierungen auf Anfrage
• Meterware für Installation und Gerätebau

Die aktuellen Miniklinken-Ausführungen werden insbesondere in 1,0 und 1,5 Metern angeboten. Für Cinch-Konfektionen sind abhängig vom Lieferprogramm Längen von 0,6, 0,8, 1,0, 1,2 und 1,5 Metern möglich. Sonderlängen können auf Anfrage angefertigt werden.

Hinweise zur Installation

Das Kabel sollte ohne dauerhafte Zugbelastung an den Steckern verlegt werden. Der geringe Außendurchmesser erleichtert zwar enge Biegeradien, dennoch sind scharfe Knicke zu vermeiden.

Bei einer Miniklinkenverbindung muss der Stecker vollständig in die Buchse eingeführt werden. Ein nur teilweise eingesteckter 3,5-mm-Stecker kann zu Kanalausfällen, Verzerrungen oder fehlender Masseverbindung führen.

Bei individuell konfektionierten Cinchkabeln sollte die Kennzeichnung des Masseendes berücksichtigt werden. Symmetrische Sonderanfertigungen müssen passend zur Pinbelegung der angeschlossenen Geräte ausgeführt werden.

Fazit

Das Van den Hul The FLEXICON B4 verbindet professionelle Herkunft mit hoher Alltagstauglichkeit. Zwei mehrdrähtige Leiter aus dicht versilbertem großkristallinem OFC, eine niedrige Kapazität von 47 pF/m und eine zweistufige Abschirmung schaffen die Grundlage für eine zuverlässige analoge Signalübertragung.

Sein besonders schlanker Durchmesser von 3,7 Millimetern und der langlebige halogenfreie Hulliflex®-Mantel ermöglichen eine unkomplizierte Verlegung. Unterschiedliche Konfektionierungen mit Miniklinken-, Cinch-, XLR- oder Klinkensteckern machen das Kabel vielseitig einsetzbar.

The FLEXICON B4 empfiehlt sich damit für Musikliebhaber, Installateure und professionelle Anwender, die ein flexibles, gut abgeschirmtes und technisch hochwertiges Analogkabel für mobile Quellen, klassische HiFi-Komponenten, Car-HiFi oder interne Geräteverkabelungen suchen.

Kurzbeschreibung

Das Van den Hul The FLEXICON B4 ist ein besonders schlankes, flexibles und doppelt abgeschirmtes Analogkabel. Zwei versilberte OFC-Leiter, eine niedrige Kapazität von 47 pF/m und der halogenfreie Hulliflex®-Mantel machen es ideal für Miniklinken-, Cinch- und kundenspezifische Audioverbindungen.





Verfügbare Standardlängen	0,8m/1,0m/1,2m/1,5m
Sonderlängen möglich	JA
Stecker	RCA 24 Karat Gold Typ C5.5 und 3,5m Klinkenstecker
Hulliflex	Ja
Abschirmung/Leiter	doppelt geschirmt /massiver OFC Leiter mit dichter Silber-beschichtung
Einspielzeit	20 Stunden
Produktfamilie	Flexible Verbindungen auch mit Klinkenstecker ,Innenverkabelung Car Hifi Einsteiger Audio
Technologie Notes	8,45 Ohm/100 m Leiter 2,85 Ohm/100 m Schirm
Lieferumfang	Verpackung, Prospekt
Klangbeschreibung	Neutraler Charakter
Farbe	Weiß
Kapazität	47 pF/m
