The Frog
Einer der berühmtesten MC Tonabnehmer, den man in fast jeder Tonabnehmer Sammlung findet 🙂
Beschreibung
Drei handgefertigte MC-Tonabnehmer für höchste analoge Ansprüche
Die van den Hul The Frog-Serie gehört zu den bekanntesten Tonabnehmerfamilien der niederländischen Analogmanufaktur. Jeder Frog wird individuell von Hand gefertigt und verbindet wesentliche Konstruktionselemente zweier legendärer van-den-Hul-Tonabnehmer: das Spulensystem des Grasshopper III sowie Frontpol und Aufhängung des Grasshopper IV.
Die Serie ist in drei Ausführungen erhältlich: The Frog Standard, The Frog Gold und The Frog High Output. Damit lässt sich der Tonabnehmer passend zur verwendeten Phonovorstufe und den individuellen Anforderungen auswählen.
Bewährte Technik aus der Grasshopper-Serie
The Frog übernimmt das Spulenkonzept des Grasshopper III und kombiniert es mit Frontpol und Aufhängung des Grasshopper IV. Ein zusätzlich modifiziertes Magnetsystem unterstützt die hohe Auflösung und die präzise Signalgewinnung.
Durch diese Kombination bietet die Frog-Serie anspruchsvolle van-den-Hul-Technik in einem geschlossenen Tonabnehmergehäuse. Die Konstruktion ist auf hohe Kanaltrennung, geringe Kanalabweichung und zuverlässige Abtastfähigkeit ausgelegt.
Drei Varianten zur Auswahl
The Frog Standard
Die Standardversion besitzt selektierte Kristall-Kupferspulen und liefert eine Ausgangsspannung von 0,65 mV pro Kanal. Sie ist für hochwertige MC-Phonovorverstärker ausgelegt und verbindet eine praxisgerechte Ausgangsspannung mit den klanglichen und technischen Eigenschaften eines klassischen Moving-Coil-Tonabnehmers.
The Frog Gold
The Frog Gold ist mit selektierten Kristall-Golddrahtspulen ausgestattet. Die Ausgangsspannung beträgt ebenfalls 0,65 mV pro Kanal. Der niedrigere Spulenwiderstand und die besonders aufwendige Materialauswahl machen die Gold-Version zur exklusiven Ausführung der Frog-Serie.
The Frog High Output
Die High-Output-Version verwendet selektierte Kristall-Kupferspulen und erreicht eine Ausgangsspannung von 2,25 mV pro Kanal. Dadurch eignet sie sich für Phonoeingänge mit geringerer Verstärkung und einem Abschluss von 47 kOhm, sofern deren Eingangsempfindlichkeit für 2,25 mV ausreichend ist.
Varianten im Vergleich
| Merkmal | Frog Standard | Frog Gold | Frog High Output |
|---|---|---|---|
| Funktionsprinzip | Moving Coil | Moving Coil | High-Output Moving Coil |
| Spulenmaterial | Kristall-Kupferdraht | Kristall-Golddraht | Kristall-Kupferdraht |
| Ausgangsspannung | 0,65 mV | 0,65 mV | 2,25 mV |
| Spulenwiderstand pro Kanal | 21 Ohm ± 10 % | 16 Ohm ± 10 % | 96 Ohm ± 10 % |
| Empfohlener Abschluss | 500 Ohm, mindestens über 200 Ohm | 500 Ohm, mindestens über 200 Ohm | 47 kOhm, mindestens über 1 kOhm |
| Besonderheit | Klassische MC-Ausführung | Spulen aus Golddraht | Erhöhte Ausgangsspannung |
VDH-IS-Diamantschliff
Alle drei Ausführungen sind mit dem hochwertigen VDH-IS-Diamantschliff ausgestattet. Die Abtastradien von 2 × 85 Mikrometern ermöglichen einen großflächigen und präzisen Kontakt mit den Rillenflanken.
Die spezielle Geometrie unterstützt eine detailreiche Abtastung und trägt dazu bei, Verzerrungen auch bei komplexen Musikpassagen gering zu halten. Aufgrund der anspruchsvollen Schliffgeometrie ist eine sorgfältige Montage besonders wichtig.
Bor-Nadelträger und geringe bewegte Masse
Der leichte und steife Bor-Nadelträger überträgt die Bewegungen des Abtastdiamanten präzise auf das Generatorsystem. Die äquivalente Masse der Abtastspitze beträgt lediglich 0,32 Milligramm.
Die geringe bewegte Masse unterstützt ein schnelles Reaktionsvermögen und ermöglicht dem Tonabnehmer, feinen dynamischen Abstufungen und schnellen musikalischen Impulsen kontrolliert zu folgen.
Besondere Merkmale
- Individuell handgefertigte Moving-Coil-Tonabnehmer
- Drei Ausführungen: Standard, Gold und High Output
- Spulentechnik des Grasshopper III
- Frontpol und Aufhängung des Grasshopper IV
- Zusätzlich modifiziertes Magnetsystem
- VDH-IS-Diamantschliff mit 2 × 85 µm
- Hochwertiger Bor-Nadelträger
- Frequenzbereich von 5 Hz bis 55.000 Hz
- Kanalabweichung von weniger als 0,3 dB
- Hohe Kanaltrennung
- Sehr geringe äquivalente Nadelspitzenmasse
- Service und Erneuerung des Abtastsystems auf Anfrage möglich
Gemeinsame technische Daten
| Merkmal | Angabe |
|---|---|
| Funktionsprinzip | Moving Coil |
| Abtastdiamant | VDH-IS |
| Radien des Abtastdiamanten | 2 × 85 µm |
| Nadelträger | Bor |
| Frequenzbereich | 5 Hz bis 55.000 Hz |
| Empfohlene Auflagekraft | 13,5 bis 16,0 mN |
| Auflagekraft in Gramm | 1,35 bis 1,60 g |
| Statische Nadelnachgiebigkeit | 35 µm/mN |
| Abtastfähigkeit bei 15 mN und 315 Hz | 70 bis 80 µm |
| Kanalabweichung | Kleiner als 0,3 dB |
| Kanaltrennung bei 1 kHz | Größer als 35 dB |
| Kanaltrennung bei 10 kHz | Größer als 30 dB |
| Äquivalente Nadelspitzenmasse | 0,32 mg |
| Systemgewicht | 8,2 g |
| Vertikaler Abtastwinkel | 22° |
| Abschlusskapazität | Unkritisch |
| Empfohlene effektive Tonarmmasse | 6 bis 10 g |
| Gehäuse | Geschlossene Ausführung |
| Fertigung | Individuelle Handfertigung |
Wahl der richtigen Version
Die beiden Low-Output-Ausführungen Frog Standard und Frog Gold sind für hochwertige MC-Phonovorverstärker vorgesehen. Als Ausgangspunkt für die elektrische Anpassung empfiehlt sich ein Abschluss von 500 Ohm; der verwendete Eingang sollte mindestens über 200 Ohm liegen.
The Frog High Output wird mit 47 kOhm abgeschlossen und kann deshalb an geeigneten Phonoeingängen mit geringerer Verstärkung betrieben werden. Da seine Ausgangsspannung von 2,25 mV unter dem Pegel vieler klassischer MM-Tonabnehmer liegt, sollte die Eingangsempfindlichkeit der Phonostufe vorab geprüft werden.
Tonarm-Kompatibilität
Mit einem Systemgewicht von 8,2 Gramm und der empfohlenen effektiven Tonarmmasse von 6 bis 10 Gramm eignet sich die Frog-Serie besonders für leichte bis mittelschwere Tonarme.
Für eine optimale Kombination sollten neben der effektiven Tonarmmasse auch die Konstruktion des Tonarms, die verwendete Headshell sowie die tatsächliche Resonanzfrequenz des Gesamtsystems berücksichtigt werden.
Hinweise zur Montage und Einstellung
Der anspruchsvolle VDH-IS-Schliff erfordert eine präzise Tonabnehmerjustage. Besonders sorgfältig kontrolliert werden sollten:
- Überhang
- Kröpfungswinkel
- Azimut
- Tonarmhöhe
- vertikaler Abtastwinkel
- Auflagekraft
- Antiskating
- Abschlusswiderstand der Phonostufe
Die empfohlene Auflagekraft liegt zwischen 1,35 und 1,60 Gramm. Eine professionelle Montage und Feinjustage durch einen erfahrenen Fachhändler wird empfohlen.
Handfertigung und langfristiger Service
Jeder Frog-Tonabnehmer wird individuell gefertigt. van den Hul nennt eine reine Produktionszeit von ungefähr zwei Wochen; die tatsächliche Lieferzeit kann davon abweichen und sollte beim autorisierten Fachhändler erfragt werden.
Eine Erneuerung des Abtastsystems sowie weitere Servicearbeiten sind auf Anfrage möglich. Dadurch kann ein Frog auch nach langer Nutzung fachgerecht überarbeitet und weiterverwendet werden.
Fazit
Die van den Hul Frog-Serie verbindet wesentliche Technologien der legendären Grasshopper-Tonabnehmer mit einem geschlossenen, praxisgerechten Gehäuse. VDH-IS-Schliff, Bor-Nadelträger, geringe bewegte Masse und drei unterschiedliche Spulenausführungen ermöglichen eine präzise Anpassung an hochwertige Analogsysteme.
Ob Frog Standard mit Kristall-Kupferspulen, Frog Gold mit Kristall-Golddrahtspulen oder Frog High Output mit erhöhter Ausgangsspannung: Jede Version wird individuell von Hand gefertigt und bietet die langfristige Servicefähigkeit, für die van den Hul bekannt ist.
Zusätzliche Informationen
| Prinzip | Moving Coil Tonabnehmer |
|---|---|
| Nadelschliff | VDH-type 1 |
| Ausgangsspannung | 0,75mv / Kanal |
| Nadelträgermaterial | Boron |
| Spulenmaterial | Matched crystal Silber |
| Gehäusematerial | Aluminium |
| Einspielzeit | 50 Stunden |
| compliance | 35micron/mN |
| Produktfamilie | DDT, MC 10 special, MC Two, Frog Gold |
| Ausführung | Geschlossenes Gehäuse |

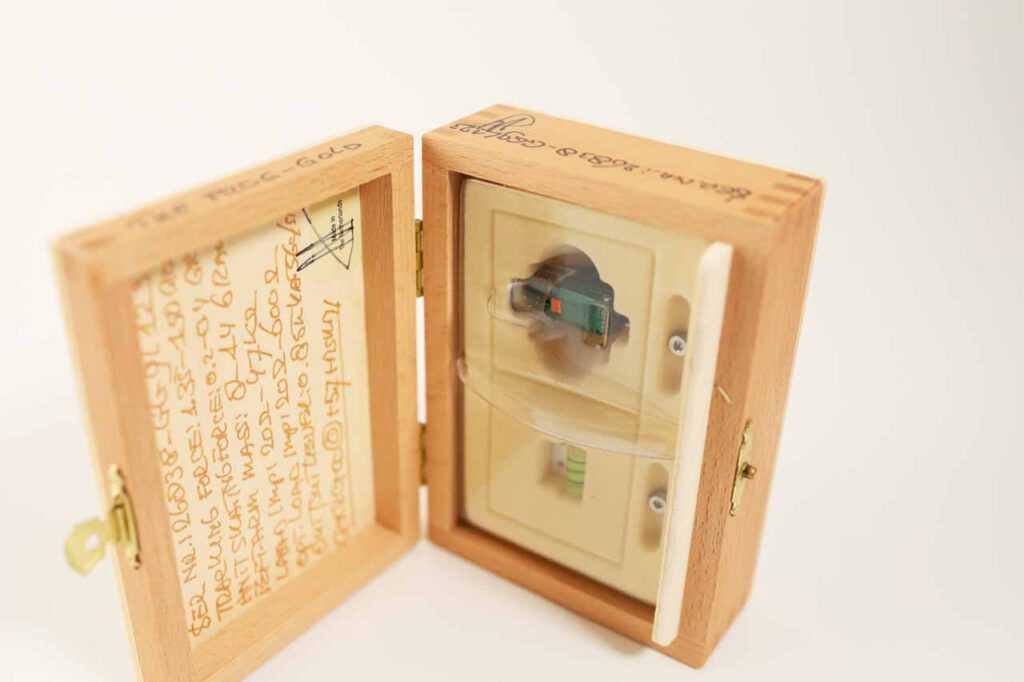

| Lieferumfang | Holzkästchen mit individuellen Produktmerkmale und Produktcode, Headshell Wasserwaage, Montageschrauben |
| Besonderheit | Handarbeit – Fairer Service – Reparaturfähig selbst nach Jahrzehnten |
| Upgrades | keine |
| Klangbeschreibung | Kraftvoll, dynamisch, Gute Räumlichkeit, geschlossenes Klangbild, Gute Feinzeichnung, Tolle Klangfarben, definierter Tiefton |
| Musik Genre Empfehlung | Allrounder mit Empfehlung für Rock, Pop, Jazz,Klassik |
| Auflagekraft | 1,5g-1.35g |
| Antiskatingwert | Maximal 0,6 |
| Abtestfähigkeit | 70 – 80 Micron |
| Kanaltrennung | >35/>30dB |
| Systemgewicht | 8,2g |
| Vertikaler Abtastwinkel | 22 Grad |
| Empf.eff. Tonarm Masse | 6-10 g |
| Anschlusswiderstand | 200 Ohm |
| Kanal ungleichgewicht | <0,3dB |
| Spulen Widerstand | 11-12 Ohm +/-10 % |
| Frequenzgang | 5-55.000 Hz |
| Tonabnehmereigenschaften | Ausgangsspannung |
Testberichte Frog
Testberichte Frog
van den Hul`s Frog Gold erhält Auszeichnung
Das LP-Magazin zeichnet den beliebten Tonabnehmer mit Best of LP 2019 aus : Das Frog von Arlt van den Hul existiert ja nun schon ein paar Jahre. Und doch hat das größte System im Sortiment des Altmeisters, das noch ein Gehäuse spendiert bekommt, nichts von seinem Reiz eingebüßt. Vor allem die Version mit Golddraht in den Spulen hat es uns ziemlich angetan – ganz klar in seiner Preisklasse eines der dynamischsten und besten Systeme, die man kaufen kann.
